من المخطط إلى جدول فتحات قابل للتنفيذ

قبل وصول ماكينة الكور أو معدات القص إلى الموقع، من المهم تحويل مخططات المشروع إلى قائمة واضحة بالفتحات المطلوب تنفيذها. هذه الخطوة تساعد على معرفة عدد الفتحات ومواقعها وأبعادها والغرض منها، وتقلل من احتمالية تنفيذ فتحة في مكان غير مناسب أو بمقاس لا يتوافق مع مسار الخدمة.

كيف يتم حصر الفتحات من مخططات المشروع؟

يبدأ الحصر بمراجعة مخططات التكييف والسباكة والكهرباء والتهوية وأنظمة الحريق، ثم تحديد جميع النقاط التي تحتاج إلى اختراق للجدران أو الأسقف أو العناصر الخرسانية. يتم تجميع هذه النقاط حسب الدور والموقع ونوع الخدمة، مع مقارنة مواقعها بالمخططات الإنشائية قبل اعتمادها للتنفيذ.

في المشاريع الجديدة بجدة، يساعد هذا الأسلوب على تجهيز الفتحات ضمن تسلسل أعمال البناء بدل انتظار وصول مقاول الخدمة ثم البحث عن مواقع الفتحات في الموقع. كما يمكن فصل الفتحات الدائرية المناسبة للكور عن الفتحات المستطيلة أو الممتدة التي قد تحتاج إلى أسلوب قص مختلف.

ما البيانات التي يجب تسجيلها لكل فتحة؟

يفضل أن يتضمن جدول الفتحات بيانات كافية تسمح لفريق التنفيذ بفهم المطلوب دون الاعتماد على التخمين، مثل:

• رقم الفتحة.
• الدور والموقع.
• الجدار أو السقف الذي ستنفذ فيه.
• نوع الخدمة التي ستمر من خلالها.
• قطر فتحة الكور أو الطول والعرض للفتحة المستطيلة.
• اتجاه ومسار التمديد.
• سماكة العنصر الخرساني إذا كانت معلومة.
• الجهة المقابلة للفتحة عند الحاجة.
• ملاحظات خاصة بالموقع أو متطلبات التنسيق.
• حالة الفتحة: معتمدة، تحتاج مراجعة، أو جاهزة للتنفيذ.

وتختلف البيانات المطلوبة حسب طبيعة المشروع، لذلك لا يكفي تسجيل مقاس الماسورة فقط؛ فقد يحتاج التنفيذ إلى فتحة أكبر وفق متطلبات التمديد والعزل والتركيب.

لماذا يفيد ترقيم الفتحات في المشاريع متعددة الأدوار؟

عند وجود عشرات أو مئات الفتحات في مبنى متعدد الأدوار، يصبح ترقيم كل فتحة وسيلة عملية للربط بين المخطط وجدول التنفيذ والموقع. فعلى سبيل المثال، يمكن أن يكون لكل فتحة رقم محدد مرتبط بالدور وموقعها ونوع الخدمة والمقاس المطلوب.

يساعد ذلك خبراء القص والتخريم على تنفيذ الفتحات وفق قائمة واضحة، كما يسهل على المقاول مراجعة الفتحات المنفذة ومقارنتها بالمخططات قبل انتقال فرق التكييف والسباكة والكهرباء إلى المرحلة التالية.

وفي حال وجود فتحة غير واضحة أو تعارض بين المخططات والموقع، يمكن إيقاف تنفيذ هذه النقطة لحين مراجعتها بدل تحويل اختلاف بسيط في المخطط إلى فتحة منفذة في موقع غير معتمد.

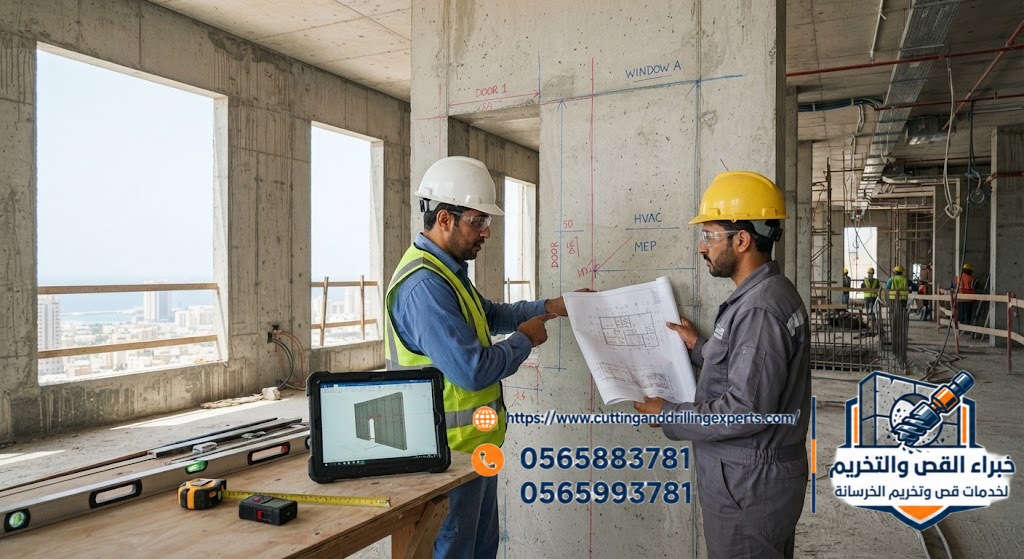

قراءة مخطط الخدمات من زاوية نقاط الاختراق

عند تجهيز فتحات الخرسانة في مبنى تحت الإنشاء، لا يتم التعامل مع كل فتحة باعتبارها طلبا منفصلا، بل تتم قراءة مخططات الخدمات لمعرفة الأماكن التي تعبر فيها المواسير والكابلات والدكتات من خلال الجدران والأسقف والعناصر الخرسانية. هذه الطريقة تربط أعمال القص والتخريم بمسار الخدمة الكامل داخل المبنى.

تحديد نقاط عبور مواسير التكييف

تتم مراجعة مسارات مواسير التكييف وتحديد النقاط التي تحتاج إلى اختراق للجدار أو السقف، مع معرفة اتجاه دخول المواسير وخروجها ومقاس الفتحة المطلوب. ويظهر ذلك بوضوح في مشاريع السبليت والمباني التي تحتوي على أنظمة تكييف مركزية، حيث قد تتكرر نقاط الاختراق في أكثر من دور.

ربط فتحات السباكة بمواقع الصرف والتغذية

تبدأ مراجعة فتحات السباكة من مسارات التغذية والصرف وليس من موقع الفتحة وحده. لذلك يتم تحديد نقاط عبور المواسير بين الأدوار أو من داخل المبنى إلى خارجه، ثم مطابقة موقع الفتحة مع المسار الفعلي للخدمة قبل إدراجها ضمن قائمة التنفيذ.

حصر اختراقات الكابلات والمواسير الكهربائية

تشمل مخططات الكهرباء نقاط عبور الكابلات والمواسير ولوحات التوزيع وبعض مسارات الاتصالات والأنظمة منخفضة التيار. ويجب جمع هذه النقاط ضمن سجل الفتحات حتى لا يتم تنفيذ فتحات متفرقة لاحقا بسبب عدم ظهور جميع احتياجات الخدمات في القائمة الأولى.

إدراج فتحات التهوية ضمن مخطط التنفيذ

تحتاج الدكتات وفتحات التهوية إلى مراجعة أبعادها ومواقعها قبل التنفيذ، خصوصا عندما تكون الفتحة أكبر من الفتحات الدائرية المعتادة. ويساعد إدراجها مبكرا في مخطط التنفيذ على اختيار طريقة القص المناسبة وتجهيز الموقع قبل وصول فريق التهوية.

ما الذي يجب مراجعته بين المخطط الإنشائي ومخططات الخدمات؟

بعد تحديد نقاط الاختراق من مخططات الخدمات، تأتي مرحلة المقارنة مع المخطط الإنشائي. الهدف هنا هو عدم اعتماد موقع الفتحة اعتمادا نهائيا قبل معرفة طبيعة العنصر الخرساني وموقعه ضمن المبنى وما إذا كانت هناك اعتبارات إنشائية تستدعي مراجعة إضافية.

مقارنة مواقع الفتحات مع البلاطات والكمرات

يتم تحديد العنصر الذي ستخترقه الفتحة، ثم مقارنة موقعها بالبلاطات والكمرات والجدران والعناصر الإنشائية الأخرى. وإذا كانت الفتحة قريبة من كمرة أو تقع ضمن منطقة إنشائية حساسة، فلا ينبغي اعتماد التنفيذ اعتمادا ميدانيا فقط دون المراجعة المطلوبة.

اكتشاف التعارض بين مسار الخدمة والتسليح المتوقع

قد يتقاطع موقع الاختراق مع مناطق تحتوي على حديد تسليح، لذلك تتم مراجعة المخططات الإنشائية واستخدام وسائل الفحص المناسبة عند الحاجة قبل بدء التخريم. ولا يعتبر جهاز كشف الحديد بديلا عن المخططات أو التقييم الهندسي، كما أن نتائج الفحص الميداني لها حدود يجب مراعاتها.

مراجعة الفتحات المتقاربة داخل المنطقة نفسها

وجود عدة فتحات متقاربة قد يغير طريقة تقييم المنطقة مقارنة بفتحة منفردة. لذلك من الأفضل النظر إلى مجموعة الفتحات كمنطقة واحدة عند المراجعة، خصوصا في الأسقف والجدران والعناصر التي تحتوي على أكثر من اختراق لخدمات مختلفة.

تحديد الحالات التي تحتاج تنسيقا إنشائيا قبل الاعتماد

عندما تكون الفتحة كبيرة، أو قريبة من كمرة أو عمود، أو توجد عدة فتحات متجاورة، أو يكون العنصر الخرساني ذا وظيفة إنشائية مهمة، فمن المناسب إحالة الموقع إلى المهندس الإنشائي قبل اعتماد التنفيذ. الهدف هو أن يكون قرار موقع الفتحة مبنيا على المخططات والتقييم الهندسي وليس على التخمين الميداني.

توزيع الفتحات على أدوار المبنى بدل تنفيذها كطلبات منفصلة

في المشاريع متعددة الأدوار، يصبح من الأفضل إدارة الفتحات على مستوى المبنى بالكامل. فبدلا من إرسال طلب مستقل لكل فتحة، يمكن إنشاء سجل موحد يوضح احتياجات كل دور ويربط الفتحات المتكررة بمسارات الخدمات الرأسية والأفقية.

إنشاء سجل موحد للفتحات لكل دور

يتم تقسيم الفتحات حسب الدور والمنطقة ونوع الخدمة، مع تسجيل المقاسات والمواقع وأرقام الفتحات. ويساعد ذلك فريق التنفيذ على معرفة ما يجب إنجازه في كل طابق وتقليل احتمالية نسيان نقطة أثناء انتقال العمل من دور إلى آخر.

مطابقة الفتحات المتكررة بين الطوابق

عندما تتكرر فتحات الصرف أو التكييف أو الكهرباء في عدة أدوار، تتم مقارنة مواقعها الرأسية والأفقية قبل التنفيذ. هذه المطابقة تكشف الاختلافات مبكرا وتسمح بتعديل التنسيق قبل وصول معدات القص والتخريم إلى الموقع.

التعامل مع اختلاف الخدمات بين الأدوار

ليست جميع الأدوار متطابقة في احتياجاتها. فقد يحتوي دور على غرف خدمات إضافية أو مسارات تكييف مختلفة أو احتياجات كهربائية أكبر من دور آخر. لذلك يجب أن يعكس سجل الفتحات هذه الاختلافات بدلا من نسخ قائمة دور كامل إلى بقية الأدوار دون مراجعة.

تجهيز قائمة تنفيذ واضحة لفريق القص والتخريم

بعد اعتماد المواقع والمقاسات، يتم تحويل البيانات إلى قائمة تنفيذ تحتوي على رقم الفتحة وموقعها والدور والمقاس ونوع الخدمة وأي ملاحظات خاصة. بهذه الصورة يستطيع خبراء القص والتخريم التعامل مع قائمة واضحة مرتبطة بالمخططات، بدلا من الاعتماد على تعليمات شفوية متغيرة أثناء العمل.

كيف يتغير تخطيط الفتحات بين مشاريع جدة؟

تختلف طريقة تخطيط الفتحات حسب نوع المشروع وعدد الأدوار وطبيعة الخدمات ومساحة الموقع وإمكانية الوصول إلى نقاط التنفيذ. لذلك لا يوجد جدول واحد يناسب جميع مشاريع قص وتخريم الخرسانة في جدة.

الفلل والمباني السكنية في أحياء مثل أبحر والمرجان

في المباني السكنية قد تتركز الفتحات حول مواسير التكييف والسباكة والكهرباء والتهوية، مع اختلاف الاحتياجات بين كل فيلا ومخطط. وتساعد مراجعة نقاط الخدمات قبل التشطيب على تجميع الفتحات المطلوبة ضمن برنامج تنفيذ واضح.

المباني التجارية والمكاتب في مناطق مثل السلامة والمحمدية

تزداد عادة الحاجة إلى تنسيق الفتحات عندما تتعدد أنظمة التكييف والكهرباء والاتصالات والتهوية داخل المبنى. لذلك يكون تجميع نقاط الاختراق حسب الدور والخدمة أكثر أهمية عند تجهيز المباني التجارية والمكاتب متعددة المساحات.

المستودعات والمباني الخدمية في أطراف جدة

قد تختلف الأولويات في المستودعات والمباني الخدمية بسبب اتساع المساحات ووجود فتحات مرتبطة بالتهوية أو الكهرباء أو الأنظمة الميكانيكية. كما يمكن أن تؤثر مساحة الموقع وطريقة وصول المعدات إلى نقطة العمل في ترتيب التنفيذ.

المشاريع التي تتطلب فتحات متكررة للخدمات بين عدة طوابق

في الأبراج والمباني متعددة الأدوار، تكون الفتحات المتكررة جزءا من منظومة الخدمات الرأسية للمبنى. لذلك يجب مطابقة نقاط الاختراق بين الطوابق وتحديد الفتحات المتكررة والمختلفة قبل وضع برنامج القص والتخريم.

اختيار مقاس الفتحة قبل اعتماد المخطط النهائي

تحديد موقع الفتحة وحده لا يكفي لاعتمادها للتنفيذ. يجب معرفة متطلبات الخدمة التي ستمر من خلالها حتى يتم اختيار المقاس والشكل المناسبين، مع مراعاة مساحة التركيب والعزل والتوصيلات والظروف الفعلية للموقع.

الفرق بين مقاس الماسورة ومقاس الفتحة

قطر الماسورة أو الكابل لا يعني بالضرورة أن يكون هو نفس مقاس الفتحة. فقد تحتاج الخدمة إلى مساحة إضافية للتركيب أو العزل أو الملحقات، ولذلك يجب اعتماد أبعاد الفتحة وفقا لمتطلبات الخدمة الفعلية وليس بناء على قطر الماسورة وحده.

المساحة اللازمة لمرور التمديد وتركيبه

قبل تحديد المقاس النهائي، تتم مراجعة طريقة إدخال التمديد وتركيبه والمساحة المحيطة به. وفي بعض الحالات يكون هناك احتياج إلى خلوص إضافي أو مساحة تسمح بتنفيذ العزل أو تثبيت المكونات المرتبطة بالخدمة.

متى تكون الفتحة الدائرية مناسبة؟

تكون الفتحة الدائرية مناسبة للعديد من المواسير والكابلات والخدمات التي تعتمد على مسار اختراق دائري، وهنا يمكن استخدام الكور الماسي بالمقاس المناسب بعد اعتماد الموقع والأبعاد. ويجب تحديد قطر الكور بناء على متطلبات الخدمة وليس اختيار مقاس موحد لجميع الاستخدامات.

متى تحتاج الخدمة إلى فتحة أكبر أو مختلفة الشكل؟

عندما تكون الخدمة عبارة عن دكت كبير أو تحتاج إلى فتحة مستطيلة أو مساحة عبور أكبر من قطر الكور المعتاد، قد يكون القص بالمنشار الماسي أنسب من التخريم الدائري. ويعتمد الاختيار النهائي على أبعاد الفتحة وسماكة العنصر وموقعه ومتطلبات المشروع.

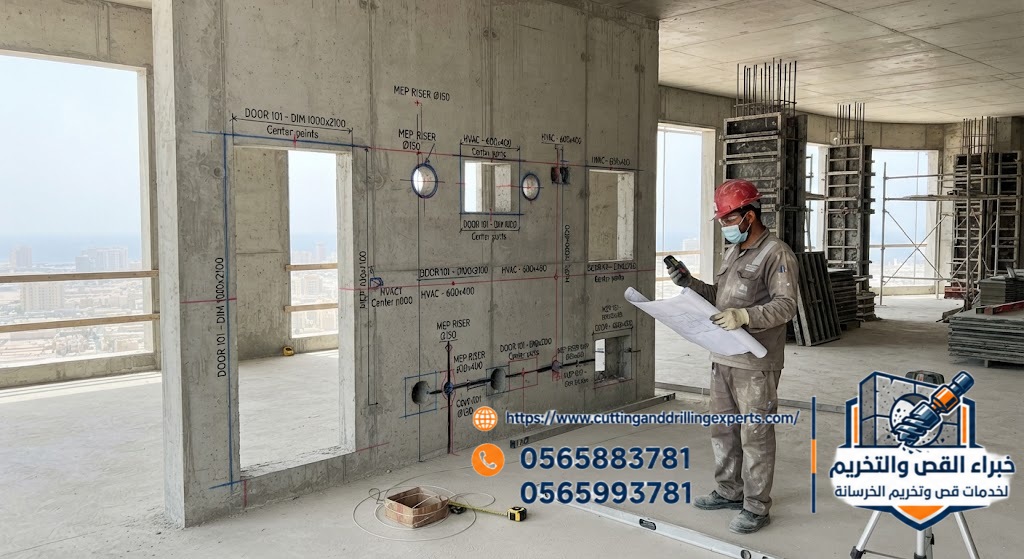

نقاط تحتاج فحصا ميدانيا قبل تحويلها إلى أمر تنفيذ

حتى مع وجود مخططات واضحة، قد تظهر في الموقع اختلافات بين الرسم والتنفيذ الفعلي. لذلك لا يفضل تحويل كل نقطة اختراق إلى أمر تنفيذ مباشر قبل معاينتها على الطبيعة، خصوصا عندما تكون الفتحة في سقف أو جدار خرساني أو بالقرب من مسارات خدمات أخرى.

اختلاف التنفيذ الفعلي عن الرسم الهندسي

قد يتغير موقع جدار أو مسار خدمة أو أبعاد جزء من المبنى أثناء مراحل التنفيذ مقارنة بما يظهر في المخططات. لذلك تتم مطابقة موقع الفتحة المقترح مع الوضع الفعلي في الموقع وقياس المسافات المرجعية قبل اعتماد نقطة القص أو التخريم.

ظهور تمديدات لم تكن واضحة في المخطط

قد توجد مواسير أو تمديدات تم تنفيذها لاحقا أو لم تكن ظاهرة بوضوح ضمن المخطط الذي يعتمد عليه فريق القص. ولهذا يتم فحص المنطقة المحيطة بنقطة الاختراق قبل بدء العمل، مع استخدام وسائل الكشف المناسبة عند الحاجة، مثل جهاز كشف الحديد قبل تخريم الخرسانة بجدة، مع مراعاة أن أجهزة الفحص لها حدود ولا تغني عن مراجعة المخططات والتقييم الهندسي عند الحاجة.

التحقق من الجهة المقابلة للعنصر الخرساني

لا يكفي التأكد من النقطة الموجودة على وجه الجدار أو السقف فقط، فقد توجد في الجهة الأخرى مواسير أو تشطيبات أو معدات أو عوائق تؤثر على طريقة التنفيذ. لذلك تتم معاينة الجهة المقابلة عندما يكون ذلك ممكنا، خصوصا في الفتحات التي تخترق العنصر بالكامل.

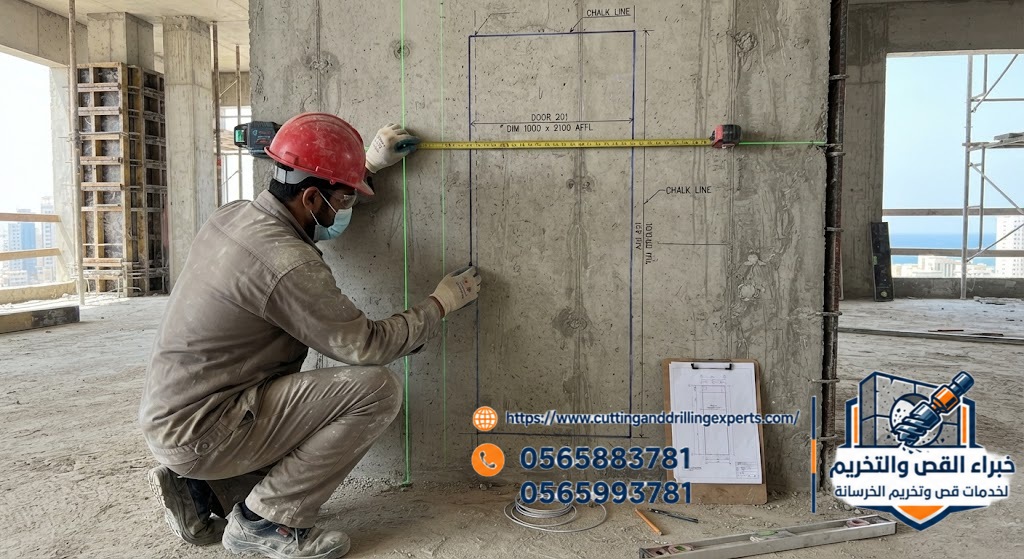

توثيق نقطة الفتحة بالقياس والصورة قبل التنفيذ

قبل إصدار أمر التنفيذ، يمكن توثيق موقع الفتحة بالقياسات والصور وتحديد أبعادها وربطها برقم الفتحة في جدول المشروع. ويساعد هذا التوثيق على تقليل اختلاف التعليمات بين المقاول وفريق القص، كما يوفر مرجعا عند مراجعة الفتحات المنفذة لاحقا.

وبهذه الخطوة تصبح نقطة الاختراق محددة على المخطط، ومراجعة على الطبيعة، وموثقة قبل التنفيذ، وهو ما يساعد خبراء القص والتخريم على تنفيذ الفتحات وفقا للبيانات المعتمدة بدلا من الاعتماد على التقدير أثناء العمل.

ماذا يحدث عندما تتعارض فتحة مخططة مع عنصر قائم؟

وجود نقطة فتحة في المخطط لا يعني بالضرورة أنها قابلة للتنفيذ في موقعها الحالي. فقد تكشف المعاينة وجود كمرة أو تسليح أو تمديد أو عائق معماري يجعل تنفيذ الفتحة في المكان المحدد بحاجة إلى تعديل أو مراجعة. لذلك يتم التعامل مع التعارض قبل تحويل النقطة إلى أمر تنفيذ نهائي.

تغيير موقع الفتحة ضمن حدود المسار

إذا كان مسار الخدمة يسمح بتغيير بسيط في موقع الاختراق، يمكن دراسة نقل الفتحة إلى نقطة أخرى تحقق الغرض نفسه دون الخروج عن متطلبات المشروع. ويجب توثيق الموقع الجديد ومراجعته مع الجهة المسؤولة عن الخدمة قبل اعتماده للتنفيذ.

تعديل مسار الخدمة بدلا من تعديل العنصر الخرساني

في بعض الحالات يكون تغيير مسار الماسورة أو الكابل أو الدكت أكثر ملاءمة من تنفيذ فتحة في موقع غير مناسب. ويعتمد ذلك على طبيعة الخدمة وإمكانية تعديل مسارها ومتطلبات المشروع، لذلك لا يفترض أن يكون العنصر الخرساني هو الجزء الذي يجب تعديله دائما.

متى تصبح الفتحة بحاجة إلى مراجعة إنشائية؟

إذا كان التعارض يتعلق بكمرة أو عمود أو بلاطة أو قاعدة، أو كانت الفتحة كبيرة أو توجد عدة فتحات متقاربة، فقد تتطلب الحالة مراجعة من المهندس الإنشائي قبل اعتماد أي تعديل. كما يجب التعامل بحذر مع المناطق التي لا يمكن تحديد تأثير الفتحة فيها اعتمادا على المعاينة الميدانية وحدها.

توثيق التعديل قبل إرسال أمر التنفيذ

بعد الاتفاق على الحل، يتم تحديث المخطط أو جدول الفتحات وتسجيل الموقع الجديد والمقاس والمنسوب وأي ملاحظات مرتبطة به. ولا يفضل إرسال أمر التنفيذ بناء على تعليمات شفهية متفرقة، خصوصا في المشاريع التي تحتوي على عدد كبير من الفتحات.

نموذج عملي لتنسيق فتحة واحدة من البداية إلى الاعتماد

يمكن تتبع الفتحة الواحدة داخل المشروع كسلسلة خطوات تبدأ من طلب مقاول الخدمة وتنتهي بإضافتها إلى سجل الفتحات المنفذة. هذا النموذج يساعد على توحيد المعلومات قبل وصول فريق القص والتخريم إلى الموقع.

وصول طلب الفتحة من مقاول الخدمات

يبدأ الطلب بتحديد الخدمة التي تحتاج إلى اختراق، مثل ماسورة تكييف أو صرف أو تمديد كهربائي، مع تحديد موقعها والدور والعنصر الخرساني الذي ستعبر من خلاله. ويجب أن تكون المعلومات كافية لبدء مراجعة النقطة وليس مجرد طلب عام بفتح فتحة.

مطابقة الموقع مع المخططات

تتم مقارنة نقطة الاختراق مع مخططات الخدمات والمخطط الإنشائي، ثم معاينتها في الموقع للتأكد من أن التنفيذ الفعلي يتوافق مع الرسم. وإذا ظهر اختلاف بين المخطط والموقع، تتم معالجة النقطة قبل اعتمادها.

اعتماد المقاس والمنسوب والاتجاه

بعد التأكد من الموقع، يتم تحديد مقاس الفتحة والمنسوب واتجاه الاختراق، مع توضيح نوع الخدمة والجهة التي ستصل إليها. هذه البيانات تمنع الخلط بين فتحة وأخرى، خصوصا عندما توجد نقاط متقاربة في المنطقة نفسها.

إدراج الفتحة ضمن برنامج التنفيذ

بعد اعتماد البيانات، تحصل الفتحة على رقم داخل سجل المشروع وتدرج ضمن برنامج التنفيذ حسب الدور والمرحلة التي وصل إليها المبنى. وبذلك يمكن تنسيق وصول خبراء القص والتخريم مع جاهزية الموقع وبقية الأعمال المرتبطة بالفتحة.

تحديث سجل الفتحات بعد التنفيذ

بعد تنفيذ الفتحة، يتم تحديث حالتها في السجل وتسجيل أنها نفذت، مع توثيق الموقع والمقاس عند الحاجة. وإذا ظهرت أي ملاحظة أثناء التنفيذ، تسجل ضمن بيانات الفتحة حتى تكون المعلومات المتوفرة لدى مقاول الخدمات مطابقة لما تم تنفيذه فعليا.

أخطاء التخطيط التي تسبب إعادة العمل في المشروع

بعض حالات إعادة التنفيذ لا تكون بسبب طريقة القص أو التخريم، وإنما تبدأ من مرحلة التخطيط عندما يتم اعتماد معلومات قديمة أو غير مكتملة. لذلك تعد مراجعة بيانات الفتحات قبل التنفيذ جزءا مهما من تنظيم المشروع.

اعتماد مخطط خدمات قديم

استخدام نسخة قديمة من مخطط التكييف أو السباكة أو الكهرباء قد يؤدي إلى تنفيذ فتحات لم تعد متوافقة مع المسارات النهائية. ولهذا يجب التأكد من أن فريق التنفيذ يعمل على آخر نسخة معتمدة قبل إرسال نقاط الفتحات.

عدم تحديث الفتحات بعد تعديل مسار التمديدات

قد يتغير مسار الخدمة بعد تسجيل نقطة الاختراق الأولى. وإذا لم يتم تعديل سجل الفتحات والمخطط المرتبط بها، فقد ينفذ الفريق فتحة لم تعد تخدم المسار الجديد.

إرسال مواقع غير دقيقة لفريق التنفيذ

وصف الموقع بأنه قريب من جدار أو عمود لا يكفي في المشاريع التي تحتوي على نقاط كثيرة. الأفضل تحديد الموقع بالأبعاد والمناسيب أو بالمرجع المعتمد في مخطط المشروع، مع توثيق النقطة ميدانيا عند الحاجة.

تكرار فتحات لخدمة واحدة بسبب ضعف التوثيق

عندما لا يتم تحديث حالة الفتحات المنفذة، قد يعتقد فريق آخر أن نقطة الخدمة لم تنفذ ويطلب فتحة جديدة. وجود رقم موحد لكل فتحة وحالة واضحة لها يساعد على منع هذا النوع من التكرار.

بدء التشطيبات قبل التأكد من اكتمال فتحات الخدمات

إذا بدأت أعمال التشطيب قبل مراجعة جميع فتحات التكييف والسباكة والكهرباء والتهوية المطلوبة، فقد تظهر الحاجة إلى فتحات إضافية بعد إغلاق الأسطح. لذلك من الأفضل مراجعة سجل الفتحات مع مقاولي الخدمات قبل الانتقال إلى المراحل التي يصعب فيها تعديل الموقع.

عندما تكون الفتحات جزءا من تنسيق أعمال MEP

في المباني تحت الإنشاء، لا تكون فتحة الخرسانة منفصلة عن أعمال التكييف والكهرباء والسباكة والتهوية، بل تمثل نقطة عبور بين الأعمال الإنشائية والخدمات. لذلك يجب أن يظهر موقع الفتحة ومقاسها ضمن تنسيق الخدمات قبل إدراجها في برنامج القص والتخريم.

تنسيق فتحات التكييف مع المسارات المعمارية

تحتاج فتحات مواسير التكييف والدكت إلى توافق بين مسار الخدمة والتوزيع المعماري للمبنى. لذلك تتم مراجعة موقع الاختراق بالنسبة للجدران والأسقف ومسارات المواسير قبل اعتماد الفتحة، خصوصا عندما تكون نقطة العبور مرتبطة بوحدة تكييف أو مسار خدمة محدد.

توافق فتحات السباكة مع المناسيب

لا يكفي تحديد موقع فتحة السباكة أفقيا، فقد يكون المنسوب جزءا أساسيا من نجاح مسار الصرف أو التغذية. لذلك يجب ربط الفتحة بمنسوب الأرضية ومسار المواسير ونقاط الاتصال الأخرى قبل إدراجها ضمن أمر التنفيذ.

ربط فتحات الكهرباء بمسارات الكابلات

يتم تحديد نقاط الاختراق الكهربائية وفقا لمسار المواسير أو الكابلات واللوحات والمناطق التي تحتاج إلى عبور بين أجزاء المبنى. ويساعد إدراج هذه النقاط في جدول موحد على منع تنفيذ فتحات إضافية بعد إغلاق الأعمال الخرسانية.

إدخال فتحات التهوية ضمن برنامج الخدمات

قد تتطلب أنظمة التهوية فتحات متعددة أو فتحات ذات أبعاد أكبر من فتحات المواسير التقليدية. لذلك يتم إدراجها ضمن برنامج الخدمات منذ مرحلة التخطيط، مع توضيح أبعاد الفتحة وموقعها وطريقة التنفيذ المطلوبة حسب طبيعة العنصر الخرساني.

خصم 9% على أعمال التخطيط والتنفيذ لفترة محدودة

يتوفر خصم 9% لفترة محدودة على أعمال تجهيز وتنفيذ فتحات المشاريع، ويمكن الاستفادة منه عند إرسال بيانات المشروع ومواقع الفتحات المطلوبة لمراجعة متطلبات التنفيذ وتنسيق الأعمال قبل الموعد المحدد.

الاستفادة من خصم 9% عند تجهيز فتحات المشروع

يشمل العرض الأعمال التي تحتاج إلى تنسيق مسبق للفتحات ضمن مراحل تنفيذ المشروع، سواء كانت الفتحات مرتبطة بمواسير التكييف أو السباكة أو الكهرباء أو التهوية، مع تحديد المتطلبات قبل بدء التنفيذ.

إرسال المخططات ومواقع الفتحات لمراجعة متطلبات التنفيذ

يمكن تجهيز المخططات أو جدول الفتحات وإرساله لفريق خبراء القص والتخريم لمراجعة البيانات المطلوبة للتنفيذ وتحديد النقاط التي تحتاج إلى معلومات إضافية قبل جدولة العمل.

0565883781

أسئلة العميل عند تجهيز مخطط فتحات الخرسانة

ماذا أرسل لفريق القص إذا كانت الفتحات موجودة في مخطط PDF؟

يفضل إرسال المخطط المعتمد مع تحديد الدور والمنطقة ونقاط الفتحات المطلوبة، وإذا كانت الفتحات مرقمة في المخطط فيمكن إرفاق جدول يوضح رقم كل فتحة ومقاسها ونوع الخدمة المرتبطة بها.

ماذا يحدث إذا كان المخطط يحدد مكان الفتحة دون تحديد قطرها؟

يتم الرجوع إلى متطلبات الخدمة لمعرفة المقاس المناسب للفتحة، لأن موقع الاختراق وحده لا يحدد قطر الكور أو أبعاد الفتحة. ويجب عدم افتراض المقاس من تلقاء فريق التنفيذ إذا كانت بيانات الخدمة غير مكتملة.

هل يمكن تعديل جدول الفتحات بعد بدء أعمال الخرسانة؟

نعم، يمكن تحديث جدول الفتحات أثناء مراحل المشروع عندما تتغير مسارات الخدمات أو تظهر تعديلات في المخططات، لكن يجب اعتماد التغيير وتحديث البيانات قبل تنفيذ النقطة المتأثرة.

كيف يتم التعامل مع فتحات متكررة في جميع الأدوار؟

يتم إعطاء الفتحات أرقاما واضحة وربطها بكل دور، ثم مقارنة المواقع المتكررة بين الطوابق. وإذا اختلفت إحدى الفتحات عن النمط المتكرر، تسجل كحالة مستقلة حتى لا يتم تنفيذها اعتمادا على بيانات دور آخر.

من المسؤول عن اعتماد تغيير موقع الفتحة عند وجود تعارض؟

يعتمد ذلك على نظام إدارة المشروع والجهة صاحبة الاختصاص. أما إذا كان التغيير يؤثر على عنصر إنشائي أو موقع حساس، فيجب إدخال المهندس الإنشائي والجهات المسؤولة عن المخططات ضمن عملية الاعتماد قبل تنفيذ التعديل.

كيف أعرف أن قائمة الفتحات أصبحت جاهزة للتنفيذ؟

تكون القائمة أقرب إلى الجاهزية عندما تكون مواقع الفتحات ومقاساتها ومناسيبها ونوع الخدمات المرتبطة بها واضحة، وتمت مطابقتها مع المخططات والموقع، مع معالجة التعارضات وتحديد النقاط التي تحتاج إلى مراجعة إضافية قبل إرسال أمر التنفيذ.

اعتماد قائمة الفتحات قبل بدء أعمال القص والتخريم

بعد الانتهاء من حصر الفتحات ومراجعة المخططات والمعاينة الميدانية، تأتي الخطوة الأخيرة وهي اعتماد القائمة التي سيعمل عليها فريق التنفيذ. في هذه المرحلة يتم تثبيت مواقع الفتحات ومقاساتها ومناسيبها وربطها ببرنامج المشروع، بحيث تصل تعليمات واضحة إلى خبراء القص والتخريم بجدة قبل بدء العمل.

مراجعة القائمة النهائية للفتحات

تتم مراجعة كل فتحة في الجدول للتأكد من وجود رقم واضح لها، وموقع محدد، ومقاس معتمد، ومنسوب واتجاه عند الحاجة، إضافة إلى نوع الخدمة التي ستمر من خلالها. كما تتم مراجعة الفتحات التي ما زالت بحاجة إلى توضيح أو اعتماد وعدم إدراجها ضمن نقاط التنفيذ النهائية قبل حسمها.

مطابقة الفتحات مع آخر إصدار من المخططات

قبل إرسال القائمة إلى فريق التنفيذ، يجب التأكد من أن البيانات مأخوذة من أحدث إصدار معتمد من مخططات التكييف والسباكة والكهرباء والتهوية والمخططات الإنشائية ذات الصلة. فإذا تغير مسار خدمة أو موقع جدار أو أبعاد فتحة، يتم تحديث السجل قبل تنفيذ النقطة.

تحديد الأولويات حسب برنامج المشروع

لا يلزم تنفيذ جميع الفتحات في وقت واحد. يمكن ترتيبها حسب جاهزية الأدوار والمناطق وموعد وصول فرق الخدمات ومراحل التشطيب، مع إعطاء الأولوية للفتحات التي يحتاجها مقاول الخدمة قبل الانتقال إلى المرحلة التالية من العمل.

تجهيز بيانات التنفيذ لفريق القص والتخريم بجدة

في النهاية يتم تجهيز كشف التنفيذ متضمنا أرقام الفتحات، والأدوار، والمواقع، والمقاسات، والمناسيب، ونوع الخدمة، وأي ملاحظات خاصة بكل نقطة. وإذا كانت هناك نقاط تحتاج مراجعة إضافية، يتم فصلها عن الفتحات الجاهزة للتنفيذ.

بهذا تصبح عملية قص وتخريم الخرسانة بجدة للمباني تحت الإنشاء مرتبطة بقائمة تنفيذ واضحة وليست مجرد طلبات متفرقة في الموقع. وكلما كانت بيانات الفتحات محدثة ومطابقة للمخططات والواقع، أصبح التنسيق بين المقاول وفريق القص ومقاولي الخدمات أكثر وضوحا قبل بدء التنفيذ.
