متى تحتاج فتحة الخرسانة الى مراجعة مهندس انشائي؟ | خبراء القص والتخريم

عند الحاجة إلى فتح فتحة في جدار أو سقف أو قاعدة خرسانية، لا يكون السؤال دائما عن طريقة التخريم فقط، بل قد يكون الأهم هو معرفة متى تحتاج فتحة الخرسانة إلى مراجعة مهندس إنشائي؟ خصوصا عندما تكون الفتحة داخل عنصر خرساني يحمل أحمالا أو في منطقة تحتوي على تسليح أو خدمات قائمة.

وتختلف الحالة من فتحة صغيرة لتمرير مواسير التكييف أو السباكة إلى فتحة أكبر لمصعد أو باب أو دكت، كما تختلف متطلبات التنفيذ حسب نوع العنصر الخرساني ومكان الفتحة ومقاسها. وهنا يأتي دور خبراء القص والتخريم في تقييم متطلبات أعمال الفتح والقص والتخريم وتحديد ما إذا كانت الحالة تحتاج إلى مراجعة إنشائية قبل بدء التنفيذ.

في هذا المقال نوضح الحالات التي تستدعي مراجعة مهندس إنشائي قبل فتح الخرسانة، وما الفرق بين الفتحات البسيطة والفتحات التي قد تحتاج إلى تقييم إنشائي، وما المعلومات التي يجب تحديدها قبل بدء أعمال القص أو التخريم.

متى تحتاج فتحة الخرسانة الى مراجعة مهندس انشائي؟

تحتاج الفتحة الى مراجعة مهندس انشائي عندما تكون في عنصر خرساني له وظيفة انشائية واضحة، أو عندما يكون حجم الفتحة وموقعها قد يؤثران على التسليح أو قدرة العنصر، أو عندما تتطلب الفتحة قطع جزء من التسليح أو تعديل العنصر. وتختلف الحاجة للمراجعة حسب نوع العنصر ومكان الفتحة وتصميم المبنى، لذلك لا توجد قاعدة واحدة تنطبق على جميع الحالات.



هل كل فتحات الخرسانة تحتاج مهندس انشائي؟

لا توجد قاعدة واحدة تنطبق على جميع الفتحات، لأن طبيعة الفتحة والعنصر الذي سيتم فتحه وموقعها داخل المبنى عوامل أساسية في تحديد الحاجة الى المراجعة.

هناك فرق بين:

• فتحة صغيرة لتمرير مواسير.
• فتحة كبيرة لدكت.
• فتحة في سقف.
• فتحة في كمرة.
• فتحة بالقرب من عمود.
• فتحة في جدار انشائي.
• فتحة في قاعدة.
• فتحة درج كبيرة.

فالمهم ليس حجم الفتحة فقط، بل مكانها والعنصر الذي سيتم فتحه والتسليح المحيط بها، بالإضافة الى طبيعة المبنى والتصميم الانشائي الموجود.



متى تكون فتحة الخرسانة حساسة انشائيا؟

تكون الفتحة أكثر حساسية عندما تقع في عنصر يعتمد عليه المبنى في نقل الأحمال، أو عندما يكون موقعها قريبا من مناطق مهمة في العنصر، أو عندما يمكن أن تتداخل مع التسليح الموجود.

اذا كانت الفتحة في كمرة

الكمرات من العناصر الانشائية التي تنقل الأحمال، ولذلك فإن تنفيذ فتحة فيها يحتاج الى دراسة موقع وحجم الفتحة بالنسبة الى قطاع الكمرة والتسليح الموجود بها.

ولا يفضل اتخاذ قرار تنفيذ الفتحة أو تغيير موقعها اعتمادا على المقاس فقط، لأن تأثير الفتحة يختلف حسب موقعها داخل الكمرة وطبيعة العنصر.

اذا كانت الفتحة قريبة من عمود

تحتاج الفتحات القريبة من الأعمدة الى اهتمام خاص، خصوصا في بعض أنواع البلاطات مثل البلاطات المسطحة، لأن المنطقة حول العمود ترتبط بمقاومة القص الثاقب.

لذلك فإن وجود فتحة بالقرب من اتصال البلاطة بالعمود قد يستدعي مراجعة موقعها وحجمها وعلاقتها بالتسليح والتفاصيل الانشائية قبل التنفيذ.

اذا كانت الفتحة كبيرة في السقف

فتحات البلاطات الكبيرة تحتاج الى دراسة حجم الفتحة وموقعها وعلاقتها بالتسليح، وقد تتطلب بعض الحالات ترتيبات أو تدعيمات انشائية وفقا لتصميم المبنى.

ولهذا لا يفضل التعامل مع الفتحة الكبيرة في السقف بنفس طريقة فتحة صغيرة مخصصة لتمرير ماسورة.

اذا كانت الفتحة ستقطع حديد التسليح

إذا تبين أن تنفيذ الفتحة قد يتطلب قطع حديد تسليح، فلا ينبغي اتخاذ قرار القطع اعتمادا على جهاز كشف التسليح وحده.

جهاز الكشف يساعد في التعرف على وجود وموقع التسليح ضمن حدود قدرته، لكنه لا يحدد بمفرده ما إذا كان قطع هذا التسليح مقبولا من الناحية الانشائية. في هذه الحالة تكون مراجعة المهندس الانشائي مهمة لتقييم تأثير الفتحة وطريقة التعامل معها.

اذا كانت الفتحة في جدار انشائي

الجدار الانشائي قد يكون جزءا من النظام الذي ينقل الأحمال، ولذلك يجب تقييم تأثير الفتحة على الجدار والتسليح المحيط بها قبل التنفيذ، خصوصا إذا كانت الفتحة كبيرة أو قريبة من فتحات أخرى أو من مناطق اتصال مهمة.

وتختلف الحالة حسب تصميم المبنى ونوع الجدار وموقع الفتحة، لذلك لا يكفي الاعتماد على حجم الفتحة وحده لاتخاذ القرار.

فتحات الكور الصغيرة وهل تحتاج مراجعة مهندس؟

الفتحة الدائرية الصغيرة المخصصة لتمرير مواسير التكييف أو السباكة قد تختلف في طبيعتها عن فتحة درج كبيرة أو فتحة دكت، لذلك لا يمكن التعامل مع جميع الفتحات بنفس الطريقة. ويعتمد تحديد الحاجة الى المراجعة على العنصر الخرساني وموقع الفتحة والتسليح المحيط بها.

لكن تصبح المراجعة المختصة أكثر أهمية إذا كانت الفتحة في:

• كمرة.
• عمود.
• جدار انشائي.
• منطقة حساسة من البلاطة.
• عنصر لا تتوفر عنه معلومات كافية.

أما إذا كانت هناك فتحة كور صغيرة، فلا ينبغي اتخاذ القرار بناء على قطر الفتحة وحده، بل يجب معرفة العنصر الذي سيتم تخريمه وموقع الفتحة وظروف المبنى قبل التنفيذ. ويمكن التعرف على خدمة فتح كور بجدة عند الحاجة الى تنفيذ فتحات دائرية للتمديدات.



متى يحتاج فتح الكور في السقف الى مهندس انشائي؟

تحتاج فتحات الكور في السقف الى اهتمام أكبر عندما يكون حجم الفتحة أو موقعها أو عددها مؤثرا على تفاصيل البلاطة وتسليحها. وتصبح المراجعة مهمة خصوصا في الحالات التالية:

• عندما تكون الفتحة كبيرة.
• عندما تكون الفتحة قريبة من عمود.
• عندما تكون الفتحة قريبة من كمرة.
• عندما توجد فتحات متعددة ومتقاربة.
• عندما يكون السقف هوردي.
• عندما تكون تفاصيل السقف الانشائية غير واضحة.
• عندما توجد رغبة في قطع جزء من التسليح.

وفي البلاطات لا يعتمد تقييم الفتحة على قطرها فقط، بل يدخل فيه مكان الفتحة وحجمها واستمرارية التسليح ومقاومة القص والعزوم. لذلك تختلف طريقة التعامل مع فتحة صغيرة لتمرير مواسير عن فتحة كبيرة أو مجموعة فتحات متقاربة.

وفي حالة عدم وضوح تفاصيل السقف أو وجود تعارض بين مكان الكور المطلوب والتسليح أو العناصر الانشائية، تكون المراجعة قبل التخريم خطوة مهمة لتحديد الطريقة المناسبة. ويمكن الاستفادة من موضوع هل يمكن فتح كور في الأسقف الخرسانية بجدة؟ لمعرفة الحالات المرتبطة بتخريم الأسقف.



فتح فتحة في الكمرة هل يحتاج مهندس؟

نعم، هذه من الحالات التي يجب التعامل معها بشكل مختلف عن فتحة المواسير العادية.

الكمرة عنصر انشائي ينقل الأحمال، ووجود فتحة فيها قد يؤثر على مسار القوى والتسليح داخل القطاع. لذلك لا ينبغي تحديد مكان أو حجم فتحة في كمرة اعتمادا على قطر الكور فقط.

وتختلف حساسية الفتحة حسب موقعها داخل الكمرة وحجمها وعلاقتها بمناطق القص والعزوم والتسليح الموجود. ولهذا فإن تحديد إمكانية تنفيذ الفتحة وطريقة التعامل معها يحتاج الى تقييم انشائي عندما تكون الفتحة في كمرة.



هل فتح فتحة في العمود يحتاج مهندس؟

أي طلب لفتح أو تخريم عمود خرساني يجب ألا يعامل كفتحة عادية.

العمود عنصر رئيسي في النظام الانشائي للمبنى، ولذلك لا يتم اتخاذ قرار التخريم أو القص فيه بناء على مساحة الفتحة فقط. يجب أولا معرفة طبيعة العمود ووظيفته وموقع الفتحة وعلاقتها بالتسليح والتفاصيل الانشائية.

ولهذا فإن وجود طلب لتنفيذ فتحة أو تخريم داخل عمود يستدعي التعامل معه بحذر وتقييمه من المختص قبل البدء في التنفيذ.



هل فتح فتحة في جدار خرساني يحتاج مهندس؟

يعتمد ذلك أولا على نوع الجدار؛ فهناك فرق بين جدار غير انشائي وبين جدار انشائي.

إذا كان الجدار غير انشائي، فقد تختلف متطلبات التعامل مع الفتحة عن الجدار الذي يمثل جزءا من النظام الانشائي للمبنى. أما إذا كان الجدار انشائيا، فإن حجم الفتحة وموقعها والتسليح المحيط بها تصبح عوامل مهمة في تقييم إمكانية تنفيذها.

وقد تؤدي الفتحات في الجدران الخرسانية الى قطع أو تغيير مسارات التسليح، ولذلك قد تحتاج الفتحات الأكبر أو الواقعة في مواقع حساسة الى تفاصيل خاصة حول الفتحة وفقا للحالة الانشائية.

وعند الحاجة الى تنفيذ فتحة في جدار قائم، يمكن دراسة طريقة القص المناسبة ضمن خدمات قص جدران بالليزر في جدة، مع مراعاة المتطلبات الانشائية عندما تستدعي الحالة ذلك.

متى تحتاج فتحة الدكت الى مراجعة مهندس؟

تحتاج فتحة الدكت الى مراجعة مختصة عندما تكون الفتحة كبيرة أو تقع في عنصر خرساني حساس، لأن تحديد أبعاد الدكت وحده لا يكفي لتحديد إمكانية تنفيذ الفتحة. وتزداد أهمية المراجعة عندما تكون الفتحة مرتبطة بسقف أو جدار انشائي أو قريبة من عناصر رئيسية في المبنى.

ومن الحالات التي تستدعي اهتماما أكبر:

• إذا كانت الفتحة كبيرة.
• إذا كانت الفتحة مستطيلة.
• إذا كانت الفتحة في سقف.
• إذا كانت الفتحة في جدار انشائي.
• إذا كانت الفتحة قريبة من كمرة أو عمود.
• إذا كان تنفيذها يتطلب قطع عدة اسياخ.

ففي هذه الحالات يجب النظر الى أبعاد الفتحة وموقعها وعلاقتها بالتسليح والعناصر المحيطة، وليس الى أبعاد الدكت فقط. ويمكن معرفة المزيد عن تجهيز مثل هذه الفتحات من خلال فتح فتحة دكت تكييف في الخرسانة بجدة.

فتح فتحة درج في السقف ومراجعة المهندس

تختلف فتحة الدرج عن فتحة ماسورة صغيرة، لأنها قد تكون فتحة كبيرة تغير توزيع البلاطة حولها وتؤثر على التسليح والعناصر المحيطة بها.

لذلك لا يتم تحديد فتحة الدرج اعتمادا على المساحة المطلوبة للدرج فقط.

يجب دراسة موقع الفتحة وأبعادها وعلاقتها بالكمرات والأعمدة والتسليح الموجود في السقف، مع معرفة كيفية التعامل مع العناصر التي تتأثر بالفتحة قبل بدء القص أو التخريم.

ويزداد الأمر أهمية عندما تكون الفتحة في سقف هوردي أو في بلاطة تحتوي على تفاصيل انشائية تحتاج الى مراجعة، لأن طريقة تنفيذ الفتحة لا تعتمد على المقاس المطلوب للدرج وحده. ويمكن ربط هذه الحالة بخدمات قص خرسانة هوردي بجدة عند دراسة تنفيذ الفتحات في هذا النوع من الأسقف.

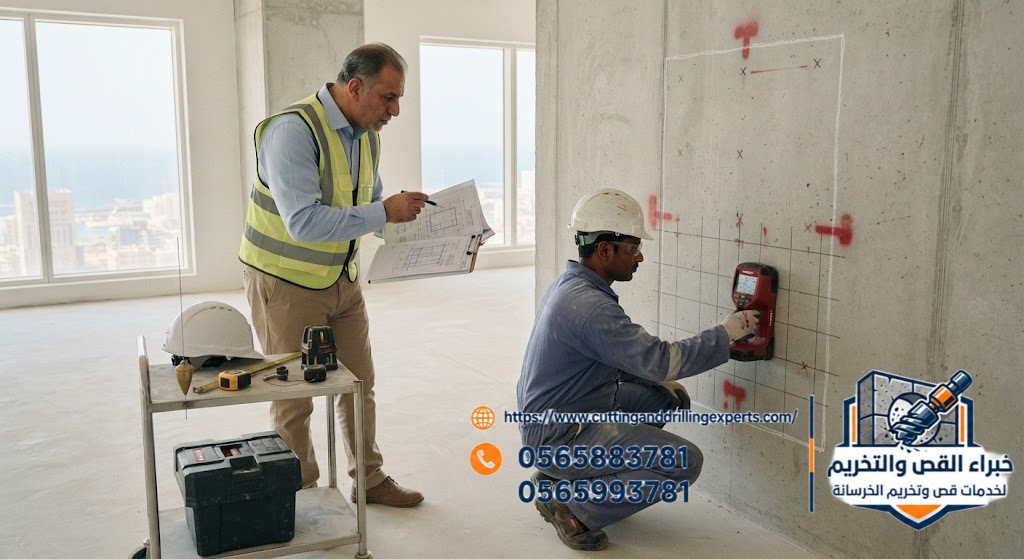

هل كشف الحديد يغني عن المهندس الانشائي؟

لا.

جهاز كشف الحديد يساعد فريق التنفيذ في معرفة بعض المعلومات عن التسليح الموجود في منطقة العمل، ومنها:

• أماكن التسليح.
• اتجاهاته.
• بعض معلومات العمق حسب نوع الجهاز وظروف الفحص.

لكن جهاز كشف الحديد لا يقرر:

هل يجوز فتح الفتحة أم لا؟

فالكشف يعطي معلومات عن منطقة محددة، بينما القرار الانشائي يحتاج الى النظر في نظام العنصر وأحماله وتسليحه وموقع الفتحة وعلاقتها بالعناصر المحيطة، إضافة الى المخططات الانشائية عندما تكون متوفرة.

ولهذا فإن اكتشاف وجود سيخ في مسار الكور لا يعني تلقائيا أنه يمكن قطعه، كما أن عدم ظهور التسليح في نقطة معينة لا يعني بمفرده أن تنفيذ الفتحة مناسب. ويمكن التعرف على دور جهاز الفحص قبل التخريم من خلال جهاز كشف الحديد قبل تخريم الخرسانة بجدة.



ماذا يفحص المهندس قبل الموافقة على فتحة الخرسانة؟

عند الحاجة الى تقييم فتحة خرسانية، تختلف المعلومات التي تتم مراجعتها حسب نوع العنصر وموقع الفتحة وحجمها.

نوع العنصر

يتم تحديد ما إذا كانت الفتحة في سقف أو كمرة أو عمود أو جدار أو قاعدة، لأن لكل عنصر وظيفة انشائية مختلفة ومتطلبات مختلفة عند دراسة الفتحات.

أبعاد الفتحة

يتم تحديد قطر الفتحة أو طولها وعرضها، مع معرفة الاستخدام المطلوب منها وما إذا كانت أبعادها يمكن تعديلها لتناسب متطلبات العنصر.

موقع الفتحة

يتم النظر الى موقع الفتحة بالنسبة للكمرات والأعمدة والدعامات والفتحات الموجودة، لأن قرب الفتحة من هذه العناصر قد يغير طريقة تقييمها.

التسليح

تتم مراجعة مكان التسليح واتجاهه وتفاصيله، خصوصا إذا كانت الفتحة قد تتداخل مع مسار الأسياخ أو تتطلب التعامل معها بطريقة معينة.

المخططات

عند توفر المخططات الانشائية، يمكن استخدامها لمعرفة تفاصيل العنصر والتسليح والتصميم الأصلي، إلى جانب المعاينة والمعلومات المتاحة عن الموقع.

الفتحات الموجودة

يتم النظر الى الفتحات الموجودة بالفعل، لأن تعدد الفتحات أو تقاربها قد يؤثر على التقييم مقارنة بفتحة منفردة بعيدة عن غيرها.

الحاجة الى تدعيم

في بعض الحالات قد تحتاج الفتحة الى تفاصيل تقوية أو تدعيم حولها للحفاظ على المتطلبات الانشائية. وهذا قرار تصميمي يحدده المهندس المختص، وليس قرار فريق القص أو التخريم.

لذلك فإن دور فريق خبراء القص والتخريم يبدأ من تنفيذ الفتحة بالطريقة والمعدات المناسبة بعد تحديد متطلبات العمل، بينما يبقى تقييم الحاجة الى التدعيم أو اعتماد التعديل الانشائي من اختصاص المهندس المختص.

هل يمكن فتح فتحة في الخرسانة ثم سؤال المهندس بعدها؟

الأفضل ألا تكون هذه هي القاعدة، خصوصا عندما تكون الفتحة في عنصر خرساني قد يتأثر بالتعديل. فمراجعة الحالة قبل التنفيذ تساعد على تحديد ما إذا كان موقع الفتحة وحجمها وطريقة تنفيذها مناسبة لطبيعة العنصر.

وتزداد أهمية التقييم المسبق عندما تكون الفتحة:

• كبيرة مقارنة بحجم العنصر.
• في كمرة خرسانية.
• في عمود.
• في جدار انشائي.
• قريبة من عمود أو كمرة.
• قد تتطلب قطع جزء من التسليح.
• في منطقة تحتوي على فتحات أو تعديلات سابقة.
• في عنصر لا تتوفر عنه معلومات انشائية واضحة.

لذلك لا يفضل تنفيذ الفتحة أولا ثم البحث عن التقييم بعدها إذا كان هناك احتمال أن تؤثر الفتحة على العنصر الخرساني أو تسليحه. وفي مثل هذه الحالات يكون تحديد متطلبات المراجعة قبل التنفيذ أكثر أمانا من اتخاذ القرار بعد بدء التخريم أو القص.

متى يكون كشف التسليح خطوة مفيدة قبل مراجعة المهندس؟

يمكن أن يكون كشف التسليح خطوة ميدانية مفيدة قبل تنفيذ الفتحة، خصوصا في المباني القائمة التي لا تكون فيها تفاصيل التسليح ظاهرة أو لا تتوفر فيها المخططات التنفيذية بشكل كامل.

يساعد الكشف في معرفة بعض المعلومات عن منطقة العمل، مثل أماكن مرور قضبان التسليح واتجاهاتها، وقد يساعد في اختيار منطقة أكثر ملاءمة للتقييم أو التنفيذ حسب حالة العنصر وظروف الموقع.

لكن نتائج كشف التسليح تعتبر معلومة مساعدة وليست بديلا عن التقييم أو القرار الانشائي. فمعرفة مكان الحديد وحدها لا تحدد ما إذا كان من المناسب تنفيذ الفتحة، لأن القرار يعتمد أيضا على نوع العنصر، وموقع الفتحة، وأبعادها، والأحمال، والتسليح، والعلاقة بين الفتحة وباقي العناصر.

لذلك يمكن أن يجمع العمل المنظم بين الكشف الميداني والتقييم الانشائي عند الحاجة، ثم تحديد طريقة التنفيذ المناسبة.

ما الفتحات التي تستدعي مراجعة انشائية بشكل أكبر؟

ليست كل الفتحات الخرسانية بنفس الدرجة من الحساسية. ففتحة صغيرة لتمرير ماسورة تختلف عن فتحة كبيرة لدكت أو فتحة درج، كما أن وجود الفتحة في كمرة أو عمود يختلف عن وجودها في جزء غير انشائي.

نوع الفتحة	الحاجة للمراجعة
فتحة صغيرة لمواسير	حسب العنصر والموقع
فتحة كور لمكيف	حسب العنصر والموقع
فتحة دكت كبيرة	تحتاج اهتماما أكبر
فتحة درج	مراجعة مهمة
فتحة في كمرة	مراجعة انشائية
فتحة في عمود	مراجعة انشائية
فتحة في جدار انشائي	مراجعة انشائية
فتحة كبيرة في السقف	مراجعة مهمة
فتحة قريبة من عمود	تحتاج تقييما دقيقا
فتحة قد تتطلب قطع التسليح	لا يتم اتخاذ قرار القطع دون تقييم مناسب

والقاعدة العملية هنا أن حجم الفتحة وحده لا يكفي لتحديد الحاجة إلى المراجعة؛ فموقع الفتحة ونوع العنصر والتسليح المحيط بها قد تكون عوامل مؤثرة أيضا.

إذا كان هناك شك في طبيعة العنصر أو تأثير الفتحة عليه، فمن الأفضل تحديد متطلبات التقييم قبل بدء القص أو التخريم بدلا من الاعتماد على المقاس وحده.

هل يمكن فتح فتحة في الخرسانة ثم سؤال المهندس بعدها؟

الأفضل ألا تكون هذه هي القاعدة، خصوصا عندما تكون الفتحة في عنصر خرساني قد يتأثر بالتعديل. فمراجعة الحالة قبل التنفيذ تساعد على تحديد ما إذا كان موقع الفتحة وحجمها وطريقة تنفيذها مناسبة لطبيعة العنصر.

وتزداد أهمية التقييم المسبق عندما تكون الفتحة:

• كبيرة مقارنة بحجم العنصر.
• في كمرة خرسانية.
• في عمود.
• في جدار انشائي.
• قريبة من عمود أو كمرة.
• قد تتطلب قطع جزء من التسليح.
• في منطقة تحتوي على فتحات أو تعديلات سابقة.
• في عنصر لا تتوفر عنه معلومات انشائية واضحة.

لذلك لا يفضل تنفيذ الفتحة أولا ثم البحث عن التقييم بعدها إذا كان هناك احتمال أن تؤثر الفتحة على العنصر الخرساني أو تسليحه. وفي مثل هذه الحالات يكون تحديد متطلبات المراجعة قبل التنفيذ أكثر أمانا من اتخاذ القرار بعد بدء التخريم أو القص.

متى يكون كشف التسليح خطوة مفيدة قبل مراجعة المهندس؟

يمكن أن يكون كشف التسليح خطوة ميدانية مفيدة قبل تنفيذ الفتحة، خصوصا في المباني القائمة التي لا تكون فيها تفاصيل التسليح ظاهرة أو لا تتوفر فيها المخططات التنفيذية بشكل كامل.

يساعد الكشف في معرفة بعض المعلومات عن منطقة العمل، مثل أماكن مرور قضبان التسليح واتجاهاتها، وقد يساعد في اختيار منطقة أكثر ملاءمة للتقييم أو التنفيذ حسب حالة العنصر وظروف الموقع.

لكن نتائج كشف التسليح تعتبر معلومة مساعدة وليست بديلا عن التقييم أو القرار الانشائي. فمعرفة مكان الحديد وحدها لا تحدد ما إذا كان من المناسب تنفيذ الفتحة، لأن القرار يعتمد أيضا على نوع العنصر، وموقع الفتحة، وأبعادها، والأحمال، والتسليح، والعلاقة بين الفتحة وباقي العناصر.

لذلك يمكن أن يجمع العمل المنظم بين الكشف الميداني والتقييم الانشائي عند الحاجة، ثم تحديد طريقة التنفيذ المناسبة.

ما الفتحات التي تستدعي مراجعة انشائية بشكل أكبر؟

ليست كل الفتحات الخرسانية بنفس الدرجة من الحساسية. ففتحة صغيرة لتمرير ماسورة تختلف عن فتحة كبيرة لدكت أو فتحة درج، كما أن وجود الفتحة في كمرة أو عمود يختلف عن وجودها في جزء غير انشائي.

نوع الفتحة	الحاجة للمراجعة
فتحة صغيرة لمواسير	حسب العنصر والموقع
فتحة كور لمكيف	حسب العنصر والموقع
فتحة دكت كبيرة	تحتاج اهتماما أكبر
فتحة درج	مراجعة مهمة
فتحة في كمرة	مراجعة انشائية
فتحة في عمود	مراجعة انشائية
فتحة في جدار انشائي	مراجعة انشائية
فتحة كبيرة في السقف	مراجعة مهمة
فتحة قريبة من عمود	تحتاج تقييما دقيقا
فتحة قد تتطلب قطع التسليح	لا يتم اتخاذ قرار القطع دون تقييم مناسب

والقاعدة العملية هنا أن حجم الفتحة وحده لا يكفي لتحديد الحاجة إلى المراجعة؛ فموقع الفتحة ونوع العنصر والتسليح المحيط بها قد تكون عوامل مؤثرة أيضا.

إذا كان هناك شك في طبيعة العنصر أو تأثير الفتحة عليه، فمن الأفضل تحديد متطلبات التقييم قبل بدء القص أو التخريم بدلا من الاعتماد على المقاس وحده.

هل الفتحة الكبيرة تحتاج تدعيم؟

ليس بالضرورة أن تحتاج كل فتحة كبيرة إلى تدعيم، لأن الحاجة إلى التدعيم تعتمد على تأثير الفتحة على العنصر الخرساني والتسليح المحيط بها، وليس على حجم الفتحة وحده.

بعض الفتحات الكبيرة أو الفتحات التي تؤثر على التسليح أو مسار الأحمال قد تحتاج إلى تفاصيل تدعيم أو معالجة خاصة. ويحدد ذلك المهندس الانشائي بعد تقييم نوع العنصر وموقع الفتحة وأبعادها والتسليح الموجود والحالة الإنشائية للمبنى.

وقد تختلف طريقة المعالجة من حالة إلى أخرى، لذلك لا يفضل اختيار نوع التدعيم أو تنفيذه بناء على حجم الفتحة فقط. وفي بعض الحالات قد يكون المطلوب تدعيما محددا، بينما قد لا يكون التدعيم ضروريا في حالات أخرى.

الأهم هو أن يتم تحديد الحاجة إلى التدعيم قبل التنفيذ عندما تكون الفتحة مؤثرة على العنصر، ثم تنفيذ التفاصيل المعتمدة بما يتناسب مع الحالة الإنشائية.

ماذا تفعل إذا لم تكن لديك المخططات الانشائية؟

عدم توفر المخططات الانشائية أمر وارد خصوصا في بعض المباني القائمة أو العقارات القديمة، لكنه لا يعني أن تنفيذ الفتحة يصبح مسموحا تلقائيا.

في هذه الحالة يمكن أولا جمع أكبر قدر ممكن من المعلومات الميدانية عن منطقة العمل، مثل:

• أبعاد العنصر الخرساني.
• موقع الفتحة المقترحة.
• سماكة البلاطة أو الجدار أو العنصر.
• كشف التسليح في منطقة العمل عند الحاجة.
• الصور الحالية للعنصر ومكان الفتحة.
• الفتحات الموجودة مسبقا بالقرب من المنطقة.
• طبيعة المبنى واستخدامه.
• أي تعديلات أو أعمال سابقة تمت في نفس المنطقة.

هذه المعلومات تساعد في تكوين صورة أوضح عن الحالة، لكنها لا تعتبر بديلا عن المخططات أو التقييم الهندسي عندما تكون الفتحة مؤثرة.

فغياب المخططات لا يعني أن الفتحة أصبحت مسموحة تلقائيا، خصوصا إذا كانت في كمرة أو عمود أو جدار انشائي أو بالقرب من عناصر رئيسية.

وفي الحالات التي يحتمل فيها تأثير الفتحة على العنصر، يكون من الأفضل الاستعانة بمهندس انشائي لتقييم الوضع وتحديد ما يلزم قبل البدء في القص أو التخريم.

تكلفة مراجعة مهندس انشائي قبل فتح فتحة الخرسانة

لا توجد تكلفة واحدة ثابتة لمراجعة المهندس قبل فتح فتحة في الخرسانة، لأن طبيعة المراجعة تختلف حسب حالة المبنى ونوع العنصر وحجم التعديل المطلوب.

ومن العوامل التي يمكن أن تؤثر على التكلفة:

• نوع العنصر الخرساني.
• حجم الفتحة وأبعادها.
• عدد الفتحات المطلوبة.
• توفر المخططات الانشائية من عدمه.
• الحاجة إلى معاينة ميدانية.
• الحاجة إلى مراجعة التسليح وموقع الفتحة.
• الحاجة إلى حسابات أو تفاصيل تدعيم.
• حالة المبنى ووجود تعديلات أو فتحات سابقة.
• مدى تعقيد الحالة المطلوبة.

لذلك يكون التقدير الأدق مرتبطا بنطاق العمل الفعلي، وليس بمجرد كون الفتحة صغيرة أو كبيرة. وقد تكون بعض الحالات بسيطة من ناحية المراجعة، بينما تحتاج حالات أخرى إلى معاينة وحسابات أو تفاصيل إضافية قبل التنفيذ.

أسئلة شائعة عن مراجعة المهندس قبل فتح الخرسانة

هل كل فتحة كور تحتاج مهندس؟

ليس كل فتحة بنفس درجة الحساسية. يعتمد الأمر على نوع العنصر ومكان الفتحة وحجمها وعلاقتها بالتسليح والعناصر المحيطة.

هل فتح الكور في الكمرة مسموح؟

لا ينبغي اتخاذ قرار عام بذلك، لأن فتحات الكمرات تحتاج إلى تقييم موقع الفتحة وحجمها وعلاقتها بالتسليح ووظيفة الكمرة قبل التنفيذ.

هل يمكن فتح كور في العمود؟

العمود عنصر انشائي رئيسي، لذلك لا يفضل التعامل مع أي فتحة فيه كعملية تخريم عادية. يجب تقييم الحالة هندسيا قبل التنفيذ.

هل كشف الحديد يكفي؟

لا. كشف الحديد يوفر معلومات ميدانية عن التسليح في منطقة العمل، لكنه لا يعتبر بديلا عن التقييم الانشائي وتحديد مدى ملاءمة الفتحة.

هل فتحة الدكت تحتاج مهندس؟

إذا كانت الفتحة كبيرة أو تقع في عنصر انشائي أو بالقرب من كمرة أو عمود أو منطقة حساسة، فمن المهم مراجعتها قبل التنفيذ. ويحدد المهندس مدى الحاجة إلى تقييم أو معالجة إضافية حسب الحالة.

هل فتحة الدرج تحتاج مهندس؟

فتحة الدرج تختلف عن فتحات الخدمات الصغيرة لأنها قد تكون أكبر حجما وتؤثر على توزيع البلاطة والتسليح والعناصر المحيطة، لذلك تكون المراجعة الانشائية مهمة قبل تنفيذها.

ماذا لو لم توجد مخططات؟

يمكن جمع معلومات ميدانية عن العنصر والفتحة والتسليح والسماكة والفتحات الموجودة، لكن عدم وجود المخططات لا يعني أن الفتحة مسموحة تلقائيا. وفي الحالات المؤثرة يفضل تقييم العنصر بواسطة مهندس انشائي قبل التنفيذ.

اطلب تنفيذ فتحة الخرسانة بعد تحديد الطريقة المناسبة

إذا كنت تريد فتح كور أو فتحة دكت أو فتحة درج أو تعديل في سقف أو جدار خرساني ولا تعرف هل تحتاج إلى مراجعة هندسية قبل التنفيذ، فمن الأفضل تحديد طبيعة الفتحة والعنصر وموقعها أولا.

يمكن لـ خبراء القص والتخريم تحديد تفاصيل الفتحة وطبيعة العمل وتجهيز المعلومات اللازمة قبل بدء القص أو التخريم، مع الرجوع إلى المهندس الانشائي عندما تكون الحالة بحاجة إلى تقييم هندسي.
