كيف يتم تحديد مكان فتحة الكور في الخرسانة؟ | جدة | خبراء القص والتخريم

عند الحاجة إلى فتح كور في الخرسانة بجدة، فإن تحديد مكان الفتحة لا يعتمد على اختيار نقطة عشوائية في الجدار أو السقف، بل يبدأ بفهم الغرض من الفتحة ومسار الماسورة أو الكابل ومراجعة طبيعة العنصر الخرساني. ويزداد الاهتمام بتحديد الموقع بدقة عند تنفيذ فتحات التكييف والسباكة والكهرباء والتهوية، خصوصا داخل المباني القائمة.

يساعد تحديد موقع الفتحة قبل التخريم على معرفة المنطقة المناسبة للتنفيذ وفحص ما يمكن أن يوجد داخل الخرسانة من حديد تسليح أو خدمات مخفية، مع مراعاة حجم الفتحة وقطر الكور وسماكة العنصر ومكانه. وفي جدة، يمكن أن تختلف طريقة تحديد الموقع حسب نوع الخرسانة وطبيعة المشروع ومتطلبات العمل.

في هذا المقال نوضح كيف يتم تحديد مكان فتحة الكور في الخرسانة، وما الخطوات التي تسبق التخريم، ومتى يستخدم جهاز كشف الحديد أو أجهزة المسح، وكيف يتم اختيار نقطة الفتحة بما يتناسب مع متطلبات التمديدات وطبيعة العنصر الخرساني، مع توضيح دور خبراء القص والتخريم في تجهيز منطقة العمل قبل التنفيذ.

كيف يتم تحديد مكان فتحة الكور في الخرسانة؟

تحديد مكان فتحة الكور لا يعتمد على اختيار نقطة عشوائية على سطح الخرسانة، بل يبدأ بتحديد وظيفة الفتحة ومسار التمديد وقطرها، ثم فحص المنطقة لمعرفة مواقع التسليح والعناصر المخفية، وبعد ذلك يتم تحديد مركز الفتحة ووضع العلامة قبل بدء الكور. ويساعد هذا الترتيب على تقليل احتمالية وضع الفتحة في مكان غير مناسب أو الاضطرار إلى إعادة تنفيذها.

في الخرسانة المسلحة، من المهم فحص منطقة التخريم قبل التنفيذ لمعرفة أماكن حديد التسليح والخدمات الموجودة داخل العنصر قدر الإمكان، خصوصا عندما تكون الفتحة مخصصة لتمديدات التكييف أو السباكة أو الكهرباء. ويمكن بعد تحديد المتطلبات ومراجعة المنطقة اختيار نقطة التنفيذ المناسبة ثم تجهيزها لعملية الكور.

ولتنفيذ الفتحة حسب المقاس والموقع المطلوب يمكن الاستعانة بخدمة فتح كور بجدة ضمن أعمال التخريم المخصصة للتمديدات المختلفة.

ما الذي يحدد مكان فتحة الكور؟

مسار الماسورة أو التمديد

أول عامل في تحديد مكان فتحة الكور هو معرفة المسار الذي ستسلكه الماسورة أو التمديد بعد عبورها للخرسانة. فمكان الفتحة يجب أن يتوافق مع نقطة الدخول والخروج المطلوبة، وليس فقط مع المساحة المتاحة على سطح الجدار أو السقف.

قطر الفتحة المطلوبة

يؤثر قطر الماسورة أو التمديد على قطر الكور المطلوب، لذلك يتم تحديد المقاس قبل وضع مركز الفتحة. ويجب مراعاة مساحة مناسبة للتمديد وطريقة تركيبه حسب نوع الخدمة المستخدمة.

سماكة العنصر الخرساني

تساعد معرفة سماكة الجدار أو السقف أو العنصر المراد تخريمه في تحديد طريقة التنفيذ المناسبة، كما تفيد في معرفة عمق العمل المطلوب وطبيعة معدات الكور المستخدمة.

موقع حديد التسليح

يعد تحديد أماكن حديد التسليح من النقاط المهمة قبل تخريم الخرسانة المسلحة. ويمكن استخدام أجهزة مخصصة لكشف التسليح والمسح لتحديد المناطق التي تحتوي على الحديد قبل تثبيت جهاز الكور، مع مراعاة أن دقة الكشف تختلف حسب الجهاز وظروف الخرسانة.

الخدمات المخفية

قد تحتوي الجدران والأسقف على تمديدات أو خدمات مخفية لا تظهر على سطح الخرسانة. لذلك من المهم مراجعة المخططات المتوفرة وفحص المنطقة قبل التنفيذ، خصوصا في المباني القائمة التي تحتوي على تمديدات تم تنفيذها في مراحل سابقة.

قرب الفتحة من الأعمدة والكمرات

يجب الانتباه إلى موقع الفتحة بالنسبة إلى الأعمدة والكمرات والعناصر الخرسانية الأخرى. وفي الحالات التي تكون فيها الفتحة قريبة من عنصر إنشائي أو ذات تأثير محتمل على العنصر، قد تكون هناك حاجة إلى مراجعة مختص إنشائي قبل التنفيذ.

مكان خروج الماسورة من الجهة الأخرى

لا يكفي تحديد مكان الدخول فقط، بل يجب معرفة المكان الذي ستخرج منه الماسورة أو التمديد من الجهة المقابلة. ويساعد تحديد النقطتين في ضبط اتجاه الفتحة وموقعها قبل بدء التخريم.

تحديد مكان فتحة الكور حسب نوع الاستخدام

فتحة كور لمواسير التكييف

عند تنفيذ فتحة لمواسير التكييف، يتم تحديد مكانها وفقا لمسار المواسير وموقع الوحدة الداخلية والخارجية أو نقطة التوصيل، مع مراعاة سماكة الجدار واتجاه التمديد وموقع الفتحة من الجهة الأخرى.

فتحة كور لصرف المكيف

فتحة صرف المكيف تحتاج إلى تحديد نقطة مناسبة تسمح بمرور ماسورة الصرف بالمسار المطلوب، مع مراعاة اتجاه الماسورة ومتطلبات الميل عند الحاجة. لذلك يتم تحديد نقطة الدخول والخروج قبل تثبيت جهاز الكور.

فتحة كور للسباكة

في أعمال السباكة، يختلف مكان الفتحة حسب قطر الماسورة ومسار التغذية أو الصرف وموقع نقاط التوصيل. ولهذا يتم تحديد المسار أولا ثم اختيار مركز الفتحة المناسب.

فتحة كور للكهرباء

يمكن استخدام فتحات الكور لتمرير بعض التمديدات أو المواسير الكهربائية حسب طبيعة المشروع. ويحدد موقع الفتحة بناء على مسار التمديد ونقطة الوصول المطلوبة، مع فحص المنطقة قبل التخريم.

فتحة كور للتهوية

فتحات التهوية قد تحتاج إلى أقطار أكبر من بعض فتحات التمديدات المعتادة، ولذلك يتم تحديد قطر الفتحة وموقعها وفقا لمسار الدكت أو الماسورة ومكان الاتصال بين الجهتين.

فتحة كور لأنظمة الحريق

عند تنفيذ فتحات لتمرير مواسير أنظمة الحريق، يتم تحديد موقع الفتحة وفقا لمسار الشبكة ونقاط التوصيل، مع مراعاة طبيعة العنصر الخرساني والخدمات الموجودة في منطقة العمل.

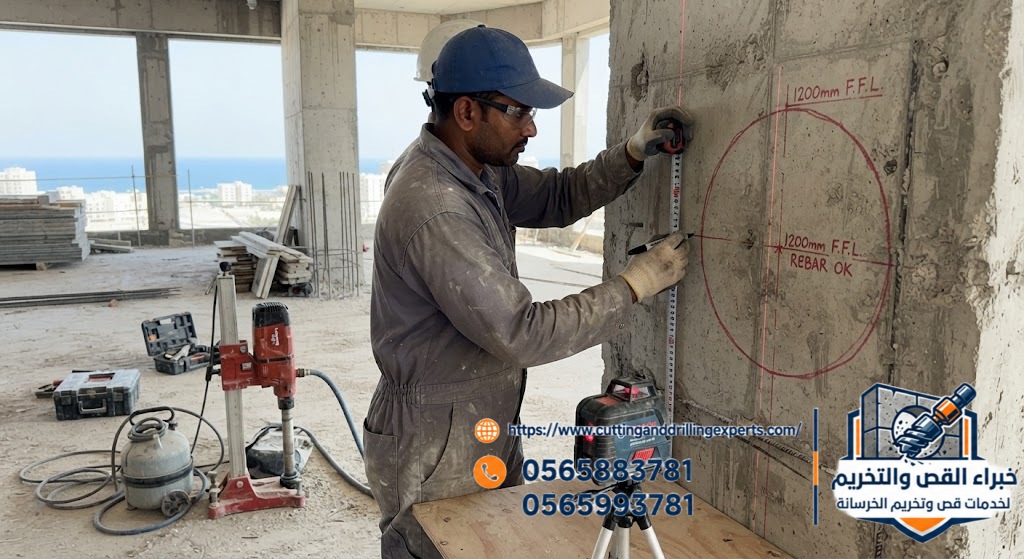

كيف يتم قياس مكان فتحة الكور؟

بعد تحديد الاستخدام المطلوب للفتحة، تبدأ عملية القياس من خلال مجموعة من الخطوات المرتبة:

1. تحديد مكان الخدمة التي ستعبر من الفتحة ومعرفة مسار الماسورة أو التمديد.
2. تحديد نقطة الدخول والخروج بحيث تتوافق الفتحة مع المسار المطلوب من الجهتين.
3. قياس المسافات من الحواف أو العناصر المرجعية مثل حافة الجدار أو السقف أو نقاط ثابتة في الموقع.
4. تحديد مركز الفتحة بناء على القياسات المطلوبة.
5. تحديد قطر الكور وفقا لمقاس الماسورة أو التمديد ومتطلبات التنفيذ.
6. وضع علامة واضحة على سطح الخرسانة لتحديد مركز ومحيط منطقة التخريم.
7. فحص المنطقة قبل بدء التخريم للتأكد من ملاءمة نقطة التنفيذ ومراجعة التسليح والخدمات المخفية قدر الإمكان.

بهذه الطريقة تصبح نقطة الكور محددة قبل بدء العمل، ويكون تنفيذ الفتحة مرتبطا بالمسار الفعلي للتمديد وليس بمجرد اختيار مكان مناسب ظاهريا.

لماذا يجب تحديد مركز فتحة الكور قبل التخريم؟

تحديد مركز الفتحة قبل تشغيل جهاز الكور يساعد على ضبط موقع التخريم من البداية، خصوصا عندما تكون الفتحة مرتبطة بمسار تمديد محدد أو بنقطة خروج مقابلة في الجهة الأخرى.

كما يساعد تحديد المركز على:

• وضع الفتحة في المكان المطلوب.
• مطابقة الفتحة مع مسار الماسورة.
• تقليل احتمالية إعادة التخريم.
• التحكم في أبعاد وموقع الفتحة.
• التأكد من إمكانية الوصول إلى نقطة الخروج من الجهة الأخرى.
• تجهيز منطقة العمل قبل تثبيت جهاز الكور وبدء التخريم.

وفي النهاية، تحديد مكان فتحة الكور هو خطوة تسبق التخريم نفسه، ويعتمد نجاحها على فهم وظيفة الفتحة ومسار التمديد ومقاسها، إلى جانب فحص المنطقة الخرسانية قبل التنفيذ.

هل يتم تحديد الحديد قبل اختيار مكان فتحة الكور؟

نعم، ويعد تحديد موقع حديد التسليح من الخطوات المهمة قبل تنفيذ فتحة الكور في الخرسانة المسلحة. والأفضل فحص منطقة العمل قبل تثبيت ماكينة الكور وبدء التخريم عندما تكون طبيعة العنصر أو ظروف الموقع تستدعي ذلك.

يساعد هذا الفحص على معرفة أماكن مرور الأسياخ حول نقطة الكور المقترحة، وبالتالي يمكن مقارنة موقع التسليح مع مركز الفتحة قبل بدء التنفيذ. وإذا ظهرت مشكلة في النقطة المحددة، يمكن دراسة إمكانية تعديل موقع الفتحة بما يتناسب مع مسار التمديد وطبيعة العنصر.

وعند الحاجة إلى فحص المنطقة قبل التخريم، يمكن الاستفادة من خدمة تحديد حديد التسليح قبل فتح الكور بجدة لمعرفة مواقع التسليح في منطقة العمل قبل البدء في التنفيذ.

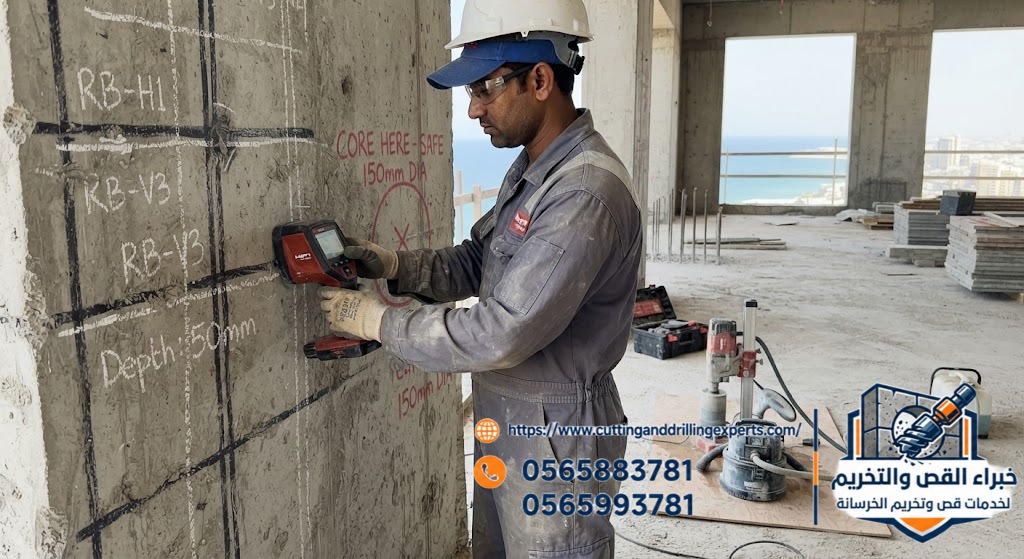

كيف يتم كشف حديد التسليح حول مكان الكور؟

يبدأ كشف حديد التسليح بتمرير جهاز الكشف أو المسح على المنطقة التي تم تحديدها لتنفيذ فتحة الكور، ثم تسجيل أماكن التسليح الظاهرة من نتائج الفحص.

وتشمل الخطوات عادة:

• تمرير جهاز الكشف على منطقة العمل.
• تحديد اتجاه الأسياخ قدر الإمكان.
• تحديد أماكن مرور حديد التسليح.
• وضع علامات على سطح الخرسانة لتوضيح النتائج.
• مقارنة أماكن التسليح مع مركز الكور المقترح.
• مراجعة موقع الفتحة إذا كانت نقطة التخريم تتعارض مع التسليح أو مع متطلبات التنفيذ.

وبعض أجهزة المسح تستطيع المساعدة في تحديد موقع التسليح وتقدير عمقه ووضع علامات مباشرة على سطح الخرسانة. ومع ذلك، تختلف دقة النتائج حسب نوع الجهاز وخصائص الخرسانة وطريقة المسح وظروف الموقع.

ولذلك يمكن استخدام جهاز كشف الحديد قبل تخريم الخرسانة بجدة كجزء من خطوات فحص المنطقة قبل بدء أعمال الكور، خصوصا عندما تكون معرفة مسار التسليح مهمة في تحديد نقطة التخريم.

هل يمكن تغيير مكان فتحة الكور إذا ظهر الحديد؟

نعم، يمكن في بعض الحالات تعديل موقع الفتحة إذا كان ذلك ممكنا بالنسبة لمسار التمديد والمساحة المتاحة في الموقع.

لكن تغيير مكان الكور لا ينبغي أن يكون قرارا آليا لمجرد ظهور سيخ في نقطة التخريم، خصوصا إذا كانت الفتحة قريبة من عنصر إنشائي أو داخل عنصر حساس. يجب النظر إلى الصورة الكاملة قبل اعتماد الموقع البديل.

ويعتمد اختيار النقطة البديلة على عدة عوامل، منها:

• وظيفة الفتحة.
• مساحة الحركة المتاحة حولها.
• موقع حديد التسليح.
• نوع العنصر الخرساني.
• وجود فتحات أخرى قريبة.
• مسار الماسورة أو التمديد.
• موقع نقطة الخروج من الجهة الأخرى.

وفي بعض الحالات يكون تغيير الموقع بسيطا، بينما قد تتطلب حالات أخرى مراجعة مختص إنشائي قبل اعتماد أي نقطة جديدة، خاصة عندما تكون الفتحة مرتبطة بعنصر إنشائي مهم.

هل يتم فحص المواسير والكابلات قبل تحديد مكان الكور؟

نعم، عندما تكون هناك احتمالية لوجود خدمات مخفية داخل منطقة العمل، فمن الأفضل فحصها قبل تثبيت ماكينة الكور وبدء التخريم.

فالمباني القائمة قد تحتوي على تمديدات تم تنفيذها داخل الجدران أو الأسقف، وقد لا تكون مواقعها واضحة من خلال المعاينة البصرية فقط. لذلك يساعد المسح المسبق في تكوين صورة أفضل عن المنطقة التي سيتم تنفيذ الفتحة فيها.

وقد تساعد بعض أنظمة وأجهزة المسح في تحديد أو رصد:

• حديد التسليح.
• المواسير المعدنية.
• بعض أنواع المواسير البلاستيكية بحسب خصائصها وطريقة الكشف.
• الكابلات.
• بعض الفراغات أو العناصر المدفونة التي يمكن للجهاز رصدها ضمن قدراته.

وتختلف قدرة الكشف من جهاز إلى آخر، كما تتأثر النتائج بعمق العنصر ونوع المادة الموجودة داخله وخصائص الخرسانة وطريقة إجراء المسح. لذلك لا ينبغي اعتبار نتيجة جهاز واحد بديلا عن مراجعة المخططات أو التقييم الفني عندما تكون طبيعة الفتحة أو العنصر الخرساني حساسة.

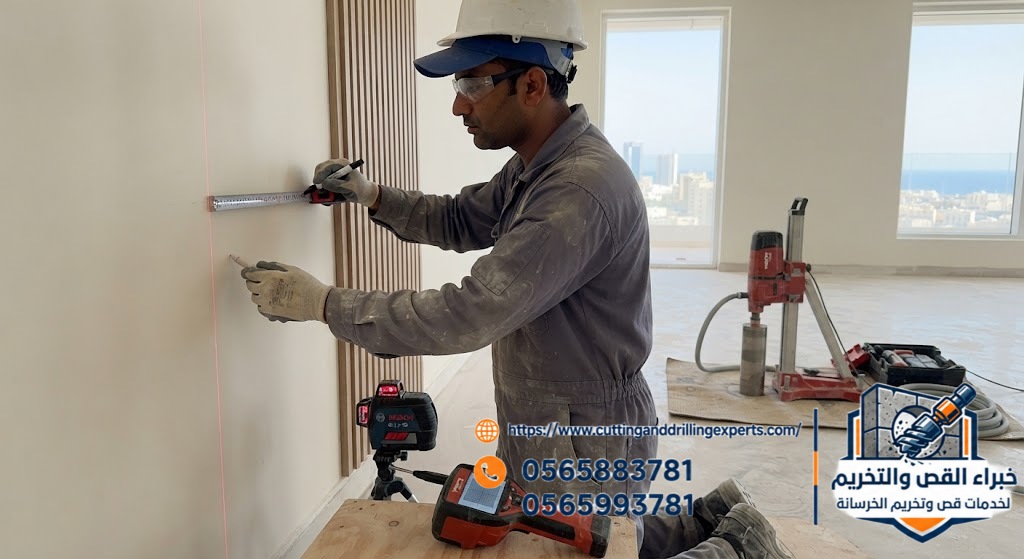

تحديد مكان فتحة الكور في الجدار الخرساني

عند تحديد مكان فتحة الكور في الجدار الخرساني، لا يكفي اختيار نقطة مناسبة ظاهريا على سطح الجدار، بل يتم النظر إلى موقع الفتحة بالنسبة إلى حواف الجدار ومسار التمديد والجهة التي ستخرج منها الماسورة أو الخدمة.

وتشمل أهم النقاط التي يتم فحصها قبل اعتماد موقع الفتحة:

• المسافة من حواف الجدار: يجب معرفة موقع الفتحة بالنسبة إلى حواف الجدار والعناصر القريبة منه.
• مكان التمديد: يتم تحديد النقطة التي ستعبر منها الماسورة أو الكابل أو التمديد المطلوب.
• اتجاه الكور: يجب أن يتوافق اتجاه التخريم مع مسار الفتحة ونقطة الخروج المطلوبة من الجهة الأخرى.
• التسليح: يتم فحص منطقة العمل لمعرفة مواقع حديد التسليح قبل بدء التخريم عندما تستدعي طبيعة الخرسانة ذلك.
• الخدمات المخفية: يجب الانتباه إلى احتمال وجود مواسير أو كابلات أو تمديدات داخل الجدار.
• وجود فتحات قريبة: يتم النظر إلى الفتحات الموجودة مسبقا حتى لا يتم اختيار موقع جديد بطريقة تؤثر على ترتيب الأعمال أو تتعارض مع فتحة أخرى.

وبالتالي فإن تحديد نقطة الكور في الجدار يجمع بين القياسات المطلوبة للتمديد وفحص المنطقة المحيطة قبل التنفيذ. ولمعرفة الحالات التي يمكن فيها تنفيذ الكور في الجدران وطريقة التعامل مع طبيعة الجدار، يمكن الرجوع إلى هل يمكن فتح كور في الجدران الخرسانية بجدة؟

تحديد مكان فتحة الكور في السقف الخرساني

تحديد مكان فتحة الكور في السقف يحتاج إلى عناية إضافية، لأن موقع الفتحة يرتبط بمسار الماسورة أو التمديد من أعلى وأسفل السقف، كما يجب النظر إلى التسليح والكمرات والأعمدة ونوع البلاطة والفتحات الموجودة مسبقا.

ومن أهم العوامل التي يتم فحصها:

• مكان الماسورة أو التمديد: تحديد نقطة وصول الخدمة إلى السقف والنقطة التي ستخرج منها في الجهة المقابلة.
• اتجاه التسليح: معرفة اتجاه ومواقع التسليح حول منطقة الفتحة قبل التنفيذ.
• موقع الكمرات: الانتباه إلى وجود كمرة قريبة من نقطة الكور، لأن طبيعة العنصر تختلف عن منطقة البلاطة العادية.
• موقع الأعمدة: مراجعة علاقة الفتحة بالأعمدة والعناصر الإنشائية المحيطة.
• نوع السقف: تختلف طريقة تقييم موقع الفتحة حسب نوع البلاطة وتركيبها.
• الفتحات الموجودة مسبقا: يجب معرفة مواقع الفتحات السابقة والخدمات الموجودة حول نقطة التخريم.

وفي فتحات البلاطات، لا يعتمد تقييم الموقع على مكان الفتحة فقط، بل يشمل حجم الفتحة وعلاقتها بالتسليح والعناصر المحيطة وطبيعة التعديل المطلوب. لذلك يتم تحديد النقطة بعد جمع هذه المعلومات وليس بمجرد قياس المسافة من أحد جوانب السقف.

وعند البحث عن تفاصيل تنفيذ الكور في البلاطات والأسقف يمكن الاستفادة من شرح هل يمكن فتح كور في الأسقف الخرسانية بجدة؟

هل يمكن تحديد مكان الكور في الكمرة؟

يمكن تحديد نقطة مقترحة للكور من الناحية المكانية على سطح الكمرة، لكن تحديد مكان الفتحة هندسيا شيء، والسماح بعمل الفتحة داخل الكمرة شيء آخر.

فالكمرة عنصر إنشائي يحمل أحمالا وينقلها إلى عناصر أخرى، ولذلك لا يكفي معرفة موقع حديد التسليح أو العثور على منطقة تبدو خالية من الأسياخ للحكم بأن تنفيذ فتحة الكور مناسب.

عند دراسة فتحة داخل كمرة، يجب النظر إلى عدة عوامل، منها:

• أبعاد الكمرة وموقعها في المبنى.
• مكان الفتحة المقترح.
• قطر الفتحة وحجمها.
• اتجاه ومواقع التسليح.
• قرب الفتحة من مناطق الاتصال أو العناصر الأخرى.
• وجود فتحات أو تعديلات سابقة.
• وظيفة الكمرة ومتطلبات التصميم الإنشائي.

لذلك، إذا كانت الفتحة المقترحة داخل كمرة أو بالقرب منها، فإن كشف الحديد وحده لا يعتبر موافقة على التنفيذ، وقد تكون هناك حاجة إلى مراجعة مهندس إنشائي لتقييم الحالة قبل اعتماد الموقع.

أما إذا كان العمل المطلوب يتضمن قصا أو تعديلا في عنصر خرساني، فيمكن الاطلاع على خدمة قص خرسانة كمرات بجدة لفهم طبيعة الأعمال المرتبطة بالكمرات قبل تحديد طريقة التنفيذ.

هل مكان فتحة الكور يعتمد على قطر الفتحة؟

نعم، قطر الفتحة من العوامل التي يجب تحديدها قبل اعتماد مكان الكور، لأن اختلاف القطر يعني اختلاف المساحة التي ستشغلها الفتحة داخل العنصر الخرساني.

لذلك لا يتم اختيار نقطة الكور بمعزل عن المقاس المطلوب، بل تتم مقارنة موقع الفتحة مع:

• حديد التسليح الموجود في المنطقة.
• حواف العنصر الخرساني.
• الفتحات المجاورة الموجودة مسبقا.
• الخدمات الأخرى التي قد تمر داخل المنطقة.

كما أن الفتحات الأكبر تحتاج إلى دراسة موقعها بعناية أكبر، خصوصا عندما تكون قريبة من التسليح أو من عناصر إنشائية أخرى. وفي الحالات التي يكون فيها المقاس غير محدد بعد، يساعد تحديد الاستخدام والمقاس المطلوب أولا في اختيار النقطة المناسبة.

ويمكن معرفة المقاسات التي تستخدم عادة في أعمال الكور من خلال ما مقاسات فتح الكور في الخرسانة بجدة؟ قبل تحديد نقطة التخريم النهائية.

كيف يتم تحديد زاوية واتجاه فتحة الكور؟

لا يشترط أن يكون الكور دائما أفقيا بزاوية 90 درجة مع سطح الخرسانة. فقد يختلف اتجاه التخريم حسب مسار التمديد وموقع الدخول والخروج وظروف الموقع.

ويتم تحديد اتجاه الفتحة بناء على عدة عوامل، منها:

• مسار الماسورة أو التمديد المطلوب تمريره.
• نقطة الدخول التي يبدأ منها التخريم.
• نقطة الخروج المطلوبة في الجهة الأخرى.
• سماكة الجدار أو السقف.
• المساحة المتاحة لتركيب ماكينة الكور وتثبيتها بطريقة مناسبة.

وفي الفتحات التي تمر بالكامل من جهة إلى أخرى، يكون تحديد نقطة الخروج مهما بقدر أهمية تحديد نقطة الدخول، لأن اختلاف الاتجاه قد يؤدي إلى خروج الفتحة في مكان غير المطلوب.

لذلك يتم قياس النقطتين قدر الإمكان قبل بدء العمل، ثم تحديد اتجاه الكور بما يتوافق مع مسار التمديد وظروف تركيب المعدات في الموقع.

ماذا يحدث بعد تحديد مكان فتحة الكور؟

بعد اعتماد نقطة التنفيذ، تبدأ مجموعة من الخطوات العملية التي تسبق التخريم الفعلي:

تحديد المركز

يتم تحديد مركز الفتحة على سطح الخرسانة بناء على القياسات ونقطة الدخول والخروج المطلوبة.

تحديد قطر الفتحة

يتم اعتماد قطر الكور المطلوب وفقا لمقاس الماسورة أو التمديد والاستخدام المقصود من الفتحة.

تحديد اتجاه التخريم

يتم تحديد اتجاه الكور بما يتناسب مع سماكة العنصر وموقع نقطة الخروج ومسار التمديد.

فحص التسليح والخدمات

قبل بدء التخريم، يتم فحص المنطقة لمعرفة مواقع التسليح والخدمات المخفية قدر الإمكان، خصوصا في الخرسانة المسلحة والمباني القائمة.

تثبيت ماكينة الكور

بعد التأكد من نقطة التنفيذ وتجهيز منطقة العمل، يتم تثبيت ماكينة الكور بالطريقة المناسبة لطبيعة السطح وموقع الفتحة.

بدء التخريم في النقطة المحددة

بعد اكتمال القياسات والفحص والتجهيز، يبدأ التخريم من المركز المحدد وبالاتجاه المعتمد، مع متابعة عملية التنفيذ حسب طبيعة الخرسانة والفتحة المطلوبة.

أخطاء عند تحديد مكان فتحة الكور

اختيار المكان من دون معرفة مسار الماسورة

من الأخطاء اختيار نقطة الكور بناء على وجود مساحة فارغة فقط دون معرفة المكان الذي ستصل إليه الماسورة أو التمديد بعد عبور الخرسانة. وقد يؤدي ذلك إلى خروج الفتحة في مكان غير مناسب.

تجاهل حديد التسليح

عدم فحص التسليح قبل التخريم قد يؤدي إلى اختيار نقطة تتعارض مع أسياخ موجودة داخل العنصر، لذلك يجب أخذ التسليح في الاعتبار عند تحديد موقع الفتحة.

تجاهل الخدمات المخفية

قد تحتوي الجدران والأسقف على مواسير أو كابلات أو تمديدات مخفية. تجاهل احتمال وجودها يجعل اختيار نقطة الكور غير مكتمل، خصوصا في المباني القائمة.

الاعتماد على قياس واحد فقط

الاعتماد على قياس واحد من حافة الجدار أو السقف لا يضمن بالضرورة دقة موقع الفتحة. الأفضل ربط القياسات بنقاط مرجعية واضحة وتحديد نقطة الدخول والخروج عند الحاجة.

اختيار المكان قبل تحديد قطر الكور

قد تكون النقطة مناسبة لفتحة صغيرة لكنها غير مناسبة عندما يتغير قطر الكور. لذلك يفضل تحديد المقاس المطلوب قبل اعتماد الموقع النهائي.

تنفيذ الفتحة في عنصر إنشائي دون تقييم مناسب

وجود نقطة تبدو مناسبة لا يعني أن تنفيذ الفتحة داخل الكمرة أو العمود أو أي عنصر إنشائي حساس مسموح به. هذه الحالات تحتاج إلى تقييم يتناسب مع طبيعة العنصر وحجم وموقع الفتحة.

هل تحديد مكان الكور يعني أن الفتحة مسموحة إنشائيا؟

لا.

تحديد المكان فنيا يساعد في اختيار نقطة التنفيذ بناء على القياسات ومسار التمديد ومواقع التسليح والعناصر المخفية، لكنه لا يعتبر اعتمادا إنشائيا للفتحة.

فقد تكون نقطة الكور مناسبة من ناحية القياس ومسار الماسورة، ومع ذلك تحتاج الفتحة إلى تقييم إضافي إذا كانت داخل كمرة أو عمود أو جدار إنشائي أو بالقرب من منطقة حساسة.

وفي هذه الحالات، لا يكفي معرفة مكان الحديد فقط للحكم على صلاحية الفتحة، لأن تقييم الفتحة قد يعتمد أيضا على نوع العنصر وموقعه وحجم الفتحة وعلاقتها بالتسليح والأحمال والعناصر المحيطة.

لذلك، عندما تكون طبيعة الفتحة أو موقعها حساسين، يمكن الرجوع إلى متى تحتاج فتحة الخرسانة الى مراجعة مهندس انشائي؟ لمعرفة الحالات التي تستدعي مراجعة هندسية قبل التنفيذ.

تحديد مكان فتحة الكور لمواسير صرف المكيف

عند تحديد مكان فتحة الكور لمواسير صرف المكيف، لا يكون الاعتماد على مكان الوحدة الداخلية فقط، بل يتم تحديد النقطة وفقا لمسار صرف المكيف ونقطة الخروج والمنسوب المطلوب للتمديد. وهذا مهم لأن صرف مياه التكثف يعتمد في كثير من الحالات على الجاذبية، وبالتالي يحتاج مسار الصرف إلى انحدار مستمر بالاتجاه الصحيح.

لذلك يبدأ تحديد المكان بمعرفة نقطة خروج صرف المكيف من الوحدة، ثم تتبع المسار المقترح حتى نقطة التصريف، وبعدها يتم اختيار موضع الفتحة بما يسمح بمرور الماسورة وتحقيق الميل المطلوب دون تعارض مع الجدار أو الخدمات الموجودة داخله. وتوضح تعليمات تركيب بعض أنظمة التكييف ضرورة أن تكون فتحة الجدار مائلة قليلا نحو الخارج حتى يساعد ذلك على تصريف المياه، مع تجنب الأسلاك والمواسير والعوائق المخفية.

كما يجب فحص منطقة الكور قبل التنفيذ في الجدران الخرسانية، خصوصا عند وجود تسليح أو احتمال وجود خدمات مخفية. ويمكن عند الحاجة تنفيذ فتح كور صرف المكيفات في الخرسانة بجدة بعد تحديد نقطة الفتحة ومسار التمديد بالشكل المناسب.

تحديد مكان فتحة الكور لمواسير التكييف

في فتحات مواسير التكييف، يتم تحديد مكان الكور بناء على مجموعة من العناصر وليس على موقع الوحدة فقط. فالفتحة يجب أن تسمح بمرور مجموعة التمديدات المطلوبة مع ترك المساحة المناسبة للعزل وطريقة تركيب المواسير.

ومن أهم النقاط التي يتم أخذها في الاعتبار:

• مكان الوحدة: معرفة موقع الوحدة الداخلية والخارجية ونقاط خروج المواسير.
• مسار المواسير: تحديد الطريق الذي ستسلكه مواسير التبريد من الوحدة إلى الجهة الأخرى.
• نقطة الخروج: تحديد المكان الذي ستظهر فيه المواسير بعد عبورها الجدار.
• قطر الفتحة: تحديد المقاس وفقا للتمديد الفعلي والعزل والمساحة المطلوبة، وليس اعتماد مقاس ثابت لجميع وحدات التكييف.
• العزل: ترك مساحة مناسبة حول التمديدات حتى لا يتم الضغط على العزل أثناء إدخال المواسير.
• التسليح: فحص منطقة الفتحة لمعرفة مواقع حديد التسليح قبل بدء الكور عندما تستدعي طبيعة الخرسانة ذلك.

ولا يوجد مقاس واحد يصلح لجميع فتحات التكييف، لأن حجم مجموعة المواسير والعزل ونوع الوحدة ومتطلبات التركيب تؤثر في المقاس المطلوب.

ولهذا يبدأ العمل بتحديد مسار التمديدات والمقاس المطلوب ثم اختيار نقطة الكور، ويمكن تنفيذ فتح كور مواسير التكييف بجدة حسب طبيعة الجدار وموقع الفتحة ومتطلبات التمديد.

تحديد مكان فتحة الكور لمواسير الصرف

تحديد فتحة الكور لمواسير الصرف يعتمد أولا على معرفة مسار الصرف من نقطة البداية إلى نقطة الخروج، لأن اتجاه الماسورة وميلها قد يؤثران مباشرة على المكان الذي يمكن تنفيذ الفتحة فيه.

وتشمل أهم النقاط التي يتم تحديدها قبل التخريم:

• مسار الصرف: معرفة الطريق الذي ستسلكه الماسورة من نقطة التجميع إلى نقطة التصريف.
• اتجاه الماسورة: تحديد اتجاه الكور بما يتوافق مع مسار الماسورة بعد عبورها للخرسانة.
• نقطة الخروج: معرفة المكان الذي ستظهر فيه الماسورة من الجهة المقابلة.
• الميل المطلوب للتمديد: في أنظمة الصرف بالجاذبية يجب الحفاظ على الانحدار المطلوب وفقا لطبيعة النظام وتعليمات التركيب.
• مكان الفتحة بالنسبة للتسليح: فحص منطقة الكور قبل التنفيذ لمعرفة مواقع التسليح والخدمات المخفية قدر الإمكان.

وفي مواسير الصرف، لا يكفي أن تكون الفتحة في أقرب مكان إلى نقطة البداية؛ بل يجب أن تسمح النقطة المختارة باستمرار مسار التصريف بالميل المناسب. وتوضح تعليمات تركيب أنظمة تكييف مختلفة أهمية وجود ميل مستمر لخط التصريف لمنع رجوع المياه، مع اختلاف التفاصيل المطلوبة حسب النظام وتعليمات الشركة المصنعة.

وبعد تحديد المسار والمقاس ونقطة الخروج يمكن تنفيذ فتح كور مواسير الصرف في الخرسانة بجدة بما يتناسب مع طبيعة الموقع ومتطلبات التمديد.

تكلفة تحديد مكان فتحة الكور في الخرسانة بجدة

لا يمكن ربط تكلفة تحديد مكان فتحة الكور في الخرسانة بجدة بسعر ثابت لجميع المواقع، لأن أعمال التحديد والفحص تختلف حسب عدد الفتحات وطبيعة العنصر وحجم منطقة العمل وطريقة الكشف المطلوبة.

ومن أهم العوامل التي قد تؤثر في التقدير:

• عدد الفتحات: زيادة عدد نقاط الكور قد تتطلب وقتا ومساحة فحص أكبر.
• مساحة المسح: تختلف مدة الفحص حسب المساحة المطلوب مسحها حول نقاط التنفيذ.
• نوع العنصر: الجدار والسقف والكمرة وغيرها تختلف في ظروف الوصول والفحص.
• نوع جهاز الكشف: تختلف الأجهزة في قدراتها وطريقة استخدامها ونطاق الكشف الذي توفره.
• عمق التسليح: قد يؤثر عمق التسليح وطبيعة الخرسانة في نتائج الفحص وطريقة التعامل معها.
• وجود خدمات مخفية: احتمال وجود مواسير أو كابلات أو عناصر مدفونة قد يتطلب فحصا أكثر تفصيلا.
• صعوبة الوصول: الأماكن المرتفعة أو الضيقة أو التي تحتاج إلى تجهيز إضافي قد تختلف عن المناطق سهلة الوصول.
• قطر الكور المطلوب: حجم الفتحة يؤثر في طريقة تجهيز نقطة التنفيذ ومتطلبات التخريم.

لذلك يكون التقدير الأدق بعد معرفة عدد الفتحات ومواقعها ومقاساتها وطبيعة الخرسانة وظروف الوصول، بدلا من الاعتماد على رقم موحد لجميع الحالات.

ولمعرفة العوامل التي تدخل في تقدير تكلفة أعمال الكور نفسها، يمكن الرجوع إلى ما الذي يحدد سعر فتح الكور في جدة؟ قبل طلب التقدير النهائي.

أسئلة شائعة عن تحديد مكان فتحة الكور

هل يتم تحديد مكان الكور قبل كشف الحديد؟

الأفضل تحديد المنطقة المطلوبة للفتحة أولا بناء على مسار الماسورة أو التمديد، ثم فحصها لمعرفة مواقع التسليح والعناصر الموجودة داخل الخرسانة. وإذا ظهرت عوائق في المكان المقترح، يمكن تعديل مركز الفتحة بما يتناسب مع طبيعة الموقع ومسار التمديد.

هل يمكن تحديد مكان الكور بدون جهاز كشف؟

يمكن تحديد مركز الفتحة وأبعادها بالقياس، لكن في الخرسانة المسلحة قد يكون فحص التسليح والعناصر المخفية مهما قبل بدء التخريم. وتختلف الحاجة إلى أجهزة الكشف حسب نوع العنصر الخرساني ومكان الفتحة وظروف الموقع.

هل جهاز كشف الحديد يحدد مكان الكور؟

جهاز كشف الحديد لا يحدد مكان الكور من تلقاء نفسه، وإنما يساعد على معرفة مواقع التسليح وبعض العناصر الموجودة داخل الخرسانة. بعد ذلك يتم اختيار مركز الفتحة بناء على نتائج الفحص ومسار التمديد وقطر الكور المطلوب.

هل يمكن نقل مكان فتحة الكور؟

نعم، يمكن نقل مكان الفتحة إذا كان مسار التمديد يسمح بذلك ولم توجد قيود إنشائية أو خدمات مخفية تمنع التعديل. وقد يتم تغيير المركز بعد ظهور نتائج فحص التسليح أو العناصر الموجودة داخل منطقة التخريم.

هل يمكن تحديد مكان فتحة الكور في السقف؟

نعم، يمكن تحديد مكان فتحة الكور في السقف، لكن يجب مراعاة نوع السقف ومواقع التسليح والكمرات والأعمدة والفتحات الموجودة ومسار التمديد. وفي بعض الحالات تحتاج الفتحة إلى تقييم إضافي قبل التنفيذ، خصوصا عندما تكون قريبة من عنصر إنشائي حساس.

هل تحديد مكان الكور يغني عن المهندس؟

لا، فتحديد مكان الكور وفحص التسليح يختلف عن التقييم الإنشائي لصلاحية الفتحة. تحديد الموقع يساعد على اختيار منطقة مناسبة للتنفيذ، بينما القرار الإنشائي يعتمد على طبيعة العنصر وموقع الفتحة وحجمها وعلاقتها بالتسليح والأحمال.

اطلب تحديد مكان فتحة الكور في الخرسانة بجدة

العميل الذي لديه فتحة كور يحتاج أولا إلى تحديد مركزها واتجاهها بما يتناسب مع مسار الماسورة أو التمديد، ثم فحص المنطقة قبل بدء التخريم.

يمكن لـ خبراء القص والتخريم تحديد منطقة العمل وفحص التسليح والعناصر المخفية عند الحاجة، ثم تنفيذ الكور بالطريقة المناسبة حسب طبيعة الموقع ومتطلبات الفتحة.

0565883781

التواصل
