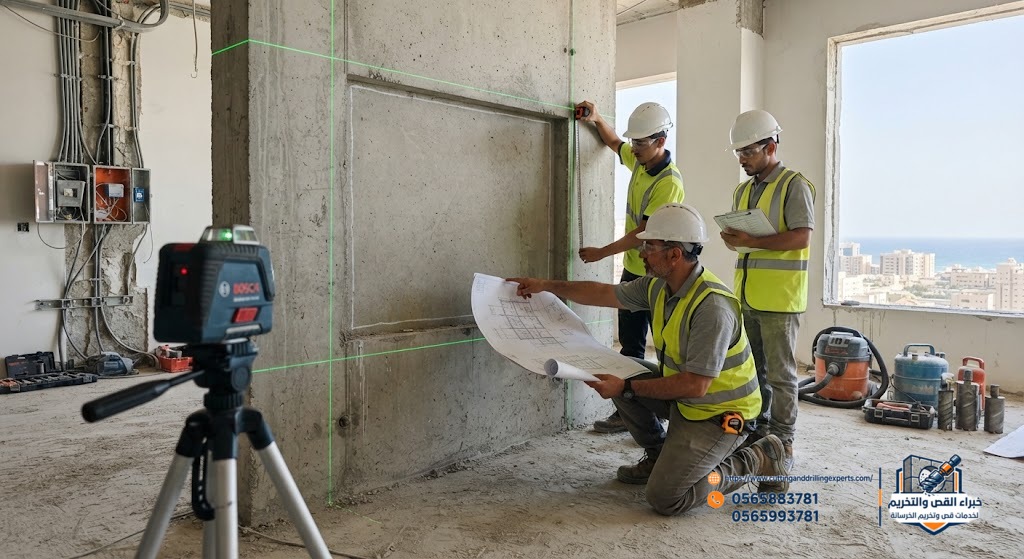

كيف تحدد مكان فتحة الخرسانة قبل بدء أعمال القص بجدة؟ | اختيار نقطة الفتح المناسبة

النقطة التي تبدو مناسبة ليست دائما نقطة التنفيذ الصحيحة

اختيار مكان الفتحة لا يعتمد على الشكل الظاهر للجدار أو السقف فقط، لأن النقطة التي تبدو مناسبة بصريًا قد لا تكون قابلة للتنفيذ بعد فحص العنصر الخرساني ومعرفة ما يمر داخله أو خلفه. لذلك تبدأ المعاينة بتحديد الغرض من الفتحة ومسار الخدمة، ثم مراجعة نوع العنصر وسماكته وموقع الفتحة المقترح قبل تثبيت نقطة التنفيذ على الطبيعة. وهنا يأتي دور خبراء القص والتخريم في ربط مكان الفتحة بالظروف الفعلية للموقع بدل الاعتماد على المظهر الخارجي وحده.

لماذا لا يكفي تحديد مكان الفتحة على التشطيب؟

البلاط والدهان والجبس وغيرها من طبقات التشطيب تحدد الشكل النهائي للسطح، لكنها لا توضح بالضرورة تفاصيل العنصر الخرساني الموجود خلفها. فقد تظهر نقطة معينة مناسبة لمرور الماسورة أو الكابل، بينما توجد خلفها تمديدات أو حديد تسليح أو اختلاف في سماكة العنصر يجعلها تحتاج إلى مراجعة قبل التنفيذ.

لذلك يتم التعامل مع نقطة التشطيب باعتبارها نقطة مبدئية، ثم تُراجع على الطبيعة وفق نوع الجدار أو السقف وموقع الخدمات القريبة وطبيعة الفتحة المطلوبة. هذه الخطوة تساعد على تقليل التعديلات غير المخططة بعد بدء أعمال التخريم أو القص.

كيف يرتبط مكان الفتحة بالغرض منها؟

كل فتحة لها وظيفة محددة، ولذلك يجب أن يتوافق موقعها مع المسار الذي ستخدمه. فتحة ماسورة الغاز أو المياه مثلًا يجب أن ترتبط بمسار الماسورة ونقطة دخولها وخروجها، بينما فتحة الكابل أو الدكت تحتاج إلى مراعاة اتجاه التمديد والمساحة المتاحة للوصول إلى نقطة الاستخدام النهائية.

ولهذا لا يتم اختيار مكان الكور لمجرد أنه أقرب أو أسهل بصريًا، بل تتم مراجعته ضمن مسار الخدمة بالكامل. كلما كان موقع الفتحة مرتبطًا من البداية بالتمديدات والمخطط والتنفيذ النهائي، أصبح تحديد المقاس والمكان أكثر وضوحًا.

ماذا يجب أن تعرفه قبل تثبيت النقطة؟

قبل اعتماد نقطة الفتحة، من المهم معرفة نوع العنصر الخرساني، وسماكته التقريبية، وأبعاد الفتحة المطلوبة، واتجاه مرور الخدمة، إضافة إلى المساحة التي تحتاجها الماسورة أو الكابل أو الدكت حول نقطة الاختراق. كما يجب معرفة ما إذا كانت الفتحة ستنفذ في جدار أو سقف أو بلاطة أو عنصر يحتاج إلى مراجعة خاصة.

هذه البيانات تساعد على تحويل النقطة من مجرد علامة على التشطيب إلى نقطة تنفيذ مدروسة حسب ظروف الموقع. وفي المشاريع التي تتداخل فيها عدة خدمات أو تكون الفتحة قريبة من عناصر إنشائية، تكون المعاينة قبل التثبيت أكثر أهمية لتحديد طريقة التنفيذ المناسبة.

النقطة التي تبدو مناسبة ليست دائما نقطة التنفيذ الصحيحة

اختيار مكان الفتحة بصريًا لا يعني بالضرورة أن هذه النقطة مناسبة للتنفيذ داخل الخرسانة. فقد تبدو العلامة صحيحة على الجدار أو السقف، لكن بعد مراجعة العنصر الخرساني ومسار الخدمة قد تحتاج النقطة إلى تعديل في الموقع أو الاتجاه أو المقاس. لذلك يعتمد تحديد فتحة ماسورة الغاز على ربط مكان الاستخدام النهائي بمسار الماسورة وطبيعة العنصر الخرساني قبل تثبيت نقطة الكور.

لماذا لا يكفي تحديد مكان الفتحة على التشطيب؟

البلاط أو الدهان أو الجبس يوضح الشكل الخارجي للسطح، لكنه لا يكشف بالضرورة ما يوجد داخل الخرسانة من حديد تسليح أو تمديدات أو اختلافات في العنصر. لذلك قد تكون النقطة مناسبة من ناحية التشطيب، بينما تحتاج إلى مراجعة قبل بدء التخريم.

وعند الحاجة إلى معرفة طبيعة ما يوجد داخل العنصر الخرساني وموقع التسليح، يمكن الاستفادة من جهاز كشف الحديد قبل تخريم الخرسانة بجدة ضمن مرحلة الفحص، خاصة عندما تكون نقطة الفتحة في منطقة تحتوي على خدمات أو تسليح يحتاج إلى التحقق منه قبل التنفيذ.

كيف يرتبط مكان الفتحة بالغرض منها؟

موقع الفتحة يجب أن يخدم الغرض النهائي منها، فلا يتم اختيار فتحة ماسورة الغاز بمعزل عن مسار الماسورة ونقطة دخولها وخروجها. وكذلك تختلف نقطة فتح الكابل أو الدكت بحسب اتجاه التمديد ومكان الاستخدام النهائي والمسافة المتاحة حول مسار الخدمة.

لذلك قد تكون أقرب نقطة على التشطيب ليست هي النقطة العملية للفتح، بينما تكون نقطة أخرى أبعد قليلًا وأكثر توافقًا مع مسار الماسورة أو الخدمة. خبراء القص والتخريم يراعون هذا الارتباط عند تحديد موضع الفتحة، بحيث يتم النظر إلى مسار الخدمة قبل اعتماد نقطة التنفيذ.

ماذا يجب أن تعرفه قبل تثبيت النقطة؟

قبل تثبيت نقطة الكور، يجب تحديد نوع العنصر الخرساني، وسماكته، وأبعاد الفتحة المطلوبة، واتجاه مرور الماسورة، إضافة إلى الفراغ المطلوب حول الخدمة بحسب طريقة تنفيذها. كما يفيد معرفة ما إذا كانت الفتحة في جدار أو بلاطة أو سقف، وما إذا كانت قريبة من كمرة أو عنصر إنشائي أو فتحات خدمات أخرى.

كل هذه البيانات تحول النقطة من مجرد علامة على التشطيب إلى نقطة قابلة للمراجعة والتنفيذ حسب ظروف الموقع. وفي حالة وجود أكثر من خدمة في المنطقة نفسها، تصبح مراجعة المسارات والفتحات معًا أكثر أهمية قبل بدء أعمال التخريم.

من المخطط إلى نقطة محددة على الخرسانة في مشاريع جدة

تحويل الفتحة من فكرة موجودة في المخطط إلى نقطة واضحة على الخرسانة يحتاج إلى أكثر من نقل قياس على السطح. يجب أولًا فهم موقع الفتحة بالنسبة للمحاور والجدران والمناسيب ومسار الخدمة، ثم مطابقة هذه البيانات مع الواقع قبل تثبيت العلامة النهائية. هذه الخطوة مهمة خصوصًا عندما تكون هناك عدة فتحات متقاربة أو عندما تختلف ظروف الموقع عن الرسومات الأصلية.

قراءة نقطة الاختراق من مخطط المشروع

تبدأ العملية بتحديد الفتحة المطلوبة في المخطط ومعرفة موقعها بالنسبة إلى العناصر المرجعية مثل الجدران والمحاور والمناسيب، ثم مراجعة أبعاد الفتحة واتجاه الاختراق والعنصر الذي سيتم فتحه. وكلما كانت الرسومات أكثر تفصيلًا، أصبح من الأسهل تحويل المعلومات إلى نقطة قابلة للتحديد على الطبيعة.

وعند وجود عدد كبير من الفتحات، يمكن الاستفادة من تخطيط فتحات الخرسانة بجدة حسب مخططات المشروع قبل بدء التنفيذ لتنظيم مواقع الفتحات ومقاساتها وتسلسل تنفيذها، بدل التعامل مع كل فتحة بشكل منفصل دون رؤية شاملة للمشروع.

مطابقة المخطط مع الواقع داخل المبنى

المخطط يمثل التصميم، بينما الموقع يعكس الحالة الفعلية للمبنى، ولذلك يجب مقارنة القياسات والمناسيب والأبعاد الموجودة على الطبيعة مع البيانات الموجودة في الرسومات قبل اعتماد نقطة الفتح. وقد تظهر أثناء المعاينة اختلافات في التشطيبات أو مواقع الخدمات أو أبعاد التنفيذ تستدعي مراجعة النقطة.

وتزداد أهمية هذه المطابقة في المباني القائمة بجدة، لأن التعديلات السابقة قد تكون غير ظاهرة في المخطط المتاح. لذلك يتم تحديد النقطة بعد التأكد من علاقتها بالواقع المحيط بها وليس بالاعتماد على الرسم وحده.

اختلاف تحديد الفتحة في فيلا جديدة ومبنى قائم

في الفيلا الجديدة تكون الفتحات غالبًا جزءًا من برنامج التنفيذ منذ مرحلة الإنشاء، ويمكن تحديد مواقعها بالتنسيق مع المخططات ومسارات التكييف والسباكة والكهرباء قبل اكتمال التشطيبات. وهذا يجعل تثبيت النقاط أكثر ارتباطًا بجدول الأعمال وتسلسل تنفيذ الخدمات.

أما في المبنى القائم، فقد تكون الجدران والأسقف مغطاة بالبلاط أو الدهان أو الجبس، مع وجود تمديدات وخدمات تم تنفيذها سابقًا. لذلك تحتاج نقطة الفتح إلى تحقق ميداني أكبر قبل اعتمادها، خصوصًا عندما يكون الهدف تعديل مسار خدمة أو إضافة فتحة جديدة داخل مساحة مستخدمة.

مواقف عملية لتحديد الفتحات في مباني جدة

تختلف طريقة تحديد نقطة الفتحة حسب استخدام المبنى وطبيعة الخدمة التي ستمر من خلالها. فالنقطة المناسبة داخل فيلا جديدة قد تختلف عن موقع فتحة في مبنى تجاري مزدحم بالخدمات، كما أن تعديل فتحة قديمة يحتاج إلى فهم ما تغير حولها منذ تنفيذها.

فتحة خدمة داخل فيلا في أحياء مثل النخيل أو الشاطئ

عند تجهيز فتحة خدمة داخل فيلا في أحياء مثل النخيل أو الشاطئ، يتم ربط موقع الفتحة بمسار الخدمة المطلوب، مثل مواسير التكييف أو السباكة، مع مراعاة موقع الأجهزة ونقاط الاستخدام النهائية. فلا يكفي اختيار أقرب موضع على الجدار إذا كان ذلك سيؤدي إلى تغيير غير مناسب في اتجاه التمديد.

كما تتم مراجعة موقع الفتحة بالنسبة إلى التشطيبات والتوزيع الداخلي للمساحة، بحيث تكون نقطة المرور متوافقة مع مسار الخدمة المخطط وظروف التنفيذ الفعلية.

فتحات الخدمات في مبنى تجاري داخل وسط جدة

في المباني التجارية داخل وسط جدة قد توجد عدة خدمات تمر ضمن مناطق متقاربة، مثل التكييف والسباكة والكهرباء والتهوية. لذلك يجب تنظيم مواقع الفتحات قبل بدء القص والتخريم، مع مراجعة المسافات بينها واتجاهات المرور حتى لا تتداخل الفتحات أو تتطلب تعديلات متكررة أثناء التنفيذ.

وعندما تكون هناك حاجة إلى فتحة كبيرة أو فتحة مرتبطة بتعديل واسع في الجدار أو البلاطة، يمكن مراجعة متطلبات قص فتحات كبيرة في الخرسانة بجدة ضمن التخطيط العام للمشروع، مع تحديد طريقة التنفيذ المناسبة حسب حجم الفتحة وطبيعة العنصر.

تعديل نقطة قديمة داخل مبنى مستخدم في الحرازات

في مبنى مستخدم داخل الحرازات قد توجد فتحة قديمة كانت تخدم تمديدًا سابقًا ثم تغير مسار الخدمة أو وظيفتها. هنا لا يتم التعامل مع الموقع باعتباره نقطة جاهزة للاستخدام لمجرد وجود فتحة سابقة، بل تتم مراجعة حالتها وعلاقتها بالخدمات والتشطيبات المحيطة بها.

وقد يكون المطلوب تعديل موقع الفتحة أو إنشاء نقطة جديدة قريبة منها، وفي هذه الحالة تساعد المعاينة الميدانية على تحديد الخيار المناسب وفق حالة الجدار أو السقف والمسار الجديد للخدمة، مع مراعاة تقليل التعديلات غير الضرورية داخل المبنى المستخدم.

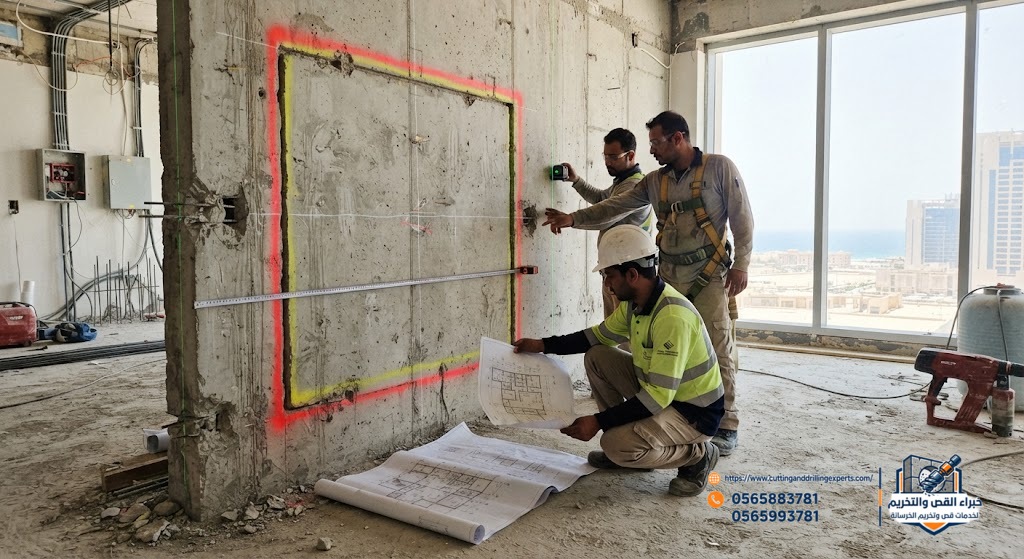

ماذا تفحص حول نقطة الفتحة وليس داخلها فقط؟

تحديد نقطة التخريم لا يتوقف على المساحة التي ستشغلها الفتحة نفسها، بل يشمل المنطقة المحيطة بها أيضًا. فقد تكون الفتحة من حيث المقاس مناسبة، لكن قربها من حافة خرسانية أو كمرة أو فتحة سابقة قد يجعل الموقع بحاجة إلى مراجعة قبل التنفيذ. لذلك يتم النظر إلى النقطة ضمن محيطها الكامل قبل اعتمادها.

المسافة بين الفتحة والعناصر الخرسانية القريبة

يجب مراجعة موقع الفتحة بالنسبة إلى حواف الجدار أو البلاطة والكمرات والعناصر الخرسانية المرتبطة بها. فكلما اقتربت نقطة التخريم من عنصر إنشائي أو حافة مؤثرة، أصبحت الحاجة إلى التحقق من الموقع وطريقة التنفيذ أكثر أهمية.

ولا يعتمد تحديد المسافة المناسبة على رقم ثابت لجميع الحالات، لأن طبيعة العنصر وحجم الفتحة وموقعها تختلف من مشروع إلى آخر. لذلك تتم مراجعة النقطة حسب حالة الخرسانة والمخطط وظروف الموقع.

الفتحات الموجودة بجوار نقطة التخريم

وجود فتحة سابقة بالقرب من نقطة جديدة يغير طريقة تقييم المنطقة، خصوصًا إذا كانت هناك عدة اختراقات للخدمات في الجزء نفسه من الجدار أو البلاطة. ويجب معرفة مواقع الفتحات القائمة وأبعادها والغرض منها قبل اعتماد فتحة إضافية.

وفي المشاريع التي تحتوي على عدد كبير من الاختراقات، يساعد ترتيب مواقعها مسبقًا على تقليل التقارب غير المخطط وتجنب إعادة تحديد النقاط بعد بدء التنفيذ.

الخدمات المخفية حول موقع العمل

يجب الانتباه إلى احتمال وجود تمديدات كهرباء أو مياه أو تكييف أو اتصالات بالقرب من نقطة التخريم، لأن سطح الخرسانة لا يوضح دائمًا جميع الخدمات الموجودة خلف التشطيبات أو داخل العنصر.

وهذا مهم عند تجهيز تخريم الخرسانة للسباكة والكهرباء بجدة، حيث يجب ربط نقطة الفتح بمسارات الخدمات الموجودة والمطلوبة قبل اعتماد موضع التنفيذ، مع إجراء الفحوص المناسبة عندما تستدعي حالة الموقع ذلك.

اختيار نقطة الفتح حسب اتجاه الخدمة

موقع الفتحة لا يرتبط بقطر الماسورة أو الكابل وحده، لأن اتجاه الخدمة بعد عبورها للخرسانة قد يفرض نقطة مختلفة. ولذلك يتم تحديد موضع الاختراق من خلال النظر إلى المسار قبل الفتحة وبعدها، ومكان نقطة الاستخدام النهائية، والمساحة المتاحة لتنفيذ التمديد.

عندما تكون الماسورة بحاجة إلى مسار مستقيم

عندما يكون مسار الماسورة مستقيمًا بين نقطتي الدخول والخروج، يفضل تحديد نقطة الفتح بما يتوافق مع هذا المسار بدل وضعها في مكان يؤدي إلى تغيير الاتجاه دون حاجة. ويساعد ذلك على جعل موقع الاختراق متناسقًا مع مسار التمديد الفعلي.

ويتم تحديد النقطة بعد معرفة اتجاه الماسورة والمناسيب وموقع الطرف الآخر، وليس اعتمادًا على أقرب مكان متاح على سطح الخرسانة فقط.

فتحات التكييف والتهوية ذات المقاسات المختلفة

تختلف نقطة الفتح حسب ما إذا كانت مخصصة لمواسير تكييف أو دكت تهوية أو مسار آخر، لأن لكل خدمة اتجاهًا ومقاسًا ونقطة استخدام نهائية مختلفة. لذلك يجب ربط موقع الفتحة بمكان الوحدة أو الدكت ومسار التمديد قبل تثبيت العلامة على الجدار أو السقف.

وعند تجهيز فتحة لمواسير التكييف، يمكن أن تكون فتح كور مواسير التكييف بجدة جزءًا من مرحلة تنسيق المسار، بحيث يتم تحديد موضع الكور وفق اتجاه المواسير وموقع الوحدة والتشطيبات المحيطة.

الفتحات المتعددة للخدمات في نفس المنطقة

عندما تتجمع فتحات التكييف والسباكة والكهرباء والاتصالات في منطقة واحدة، من الأفضل تنظيم مواقع الاختراقات قبل التنفيذ بدل تحديد كل فتحة بصورة منفصلة. ويشمل ذلك مراجعة المقاسات والاتجاهات والمسافات بين الفتحات ومطابقتها مع المخطط والحالة الفعلية للموقع.

هذا التنظيم يساعد على تقليل التعارض بين الفتحات وتجنب نقل نقطة تم اعتمادها سابقًا، خصوصًا في الجدران والأسقف التي تحتوي على عدة خدمات متقاربة.

متى يتغير مكان الفتحة بعد المعاينة؟

قد تبدو نقطة الفتحة مناسبة عند النظر إليها من المخطط أو التشطيب، لكن المعاينة الميدانية قد تكشف معلومات تجعل تنفيذها في الموقع نفسه غير مناسب. لذلك لا تعني العلامة الأولى أن النقطة أصبحت نهائية، بل يمكن تعديلها بعد مراجعة الخرسانة والخدمات المحيطة ومسار الاختراق.

ظهور تمديد أو تسليح في المنطقة المقترحة

إذا ظهرت مؤشرات على وجود تمديد أو تسليح في المنطقة المقترحة، يتم إعادة تقييم النقطة قبل بدء التخريم بدل التعامل معها كنقطة تنفيذ ثابتة. وقد يكون الحل في تحريك الموقع ضمن المساحة المتاحة بما يتوافق مع مسار الخدمة والمخطط.

وعند الحاجة إلى معرفة موقع التسليح قبل اعتماد النقطة، يمكن الاستفادة من جهاز كشف الحديد قبل تخريم الخرسانة بجدة ضمن مرحلة الفحص، خصوصًا عندما تكون المعلومات المتوفرة عن العنصر محدودة أو تكون نقطة الفتحة قريبة من مناطق تحتوي على تسليح أو خدمات.

اختلاف أبعاد الموقع عن المخطط

قد تكشف المعاينة أن المسافة بين الجدار أو المحور المرجعي ونقطة الفتحة تختلف عن القياس الموجود في الرسم، أو أن المنسوب الفعلي لا يطابق البيانات المتاحة. في هذه الحالة تتم مراجعة القياسات أولًا لمعرفة سبب الاختلاف قبل تثبيت العلامة النهائية.

ولا يفضل نقل القياس بشكل آلي من المخطط إلى الخرسانة دون التحقق من الواقع، لأن أي فرق بسيط في نقطة مرجعية قد يؤدي إلى تغيير موقع الفتحة بالنسبة لمسار الخدمة أو التشطيبات.

اكتشاف أن الفتحة ستتعارض مع خدمة أخرى

إذا تبين أن نقطة الفتح المقترحة تتعارض مع ماسورة أو كابل أو دكت أو فتحة قائمة، تتم إعادة تنسيق المسار قبل بدء القص أو التخريم. وقد يكون تعديل مسار الخدمة أو نقل نقطة الاختراق أكثر ملاءمة من تنفيذ فتحة في موقع يسبب تعارضًا لاحقًا.

الهدف هو اعتماد نقطة نهائية بعد مراجعة الخدمات المتداخلة، خصوصًا عندما توجد عدة أعمال تنفيذية في المنطقة نفسها.

القياسات التي يجب تثبيتها قبل تعليم مكان الفتحة

قبل وضع العلامة النهائية على الخرسانة، يجب تحويل بيانات الخدمة والمخطط إلى قياسات واضحة يمكن للفريق مراجعتها على الطبيعة. وتشمل هذه القياسات مركز الفتحة أو حدودها، والمقاس المطلوب، والمنسوب، والمسافات المرجعية من الحواف والعناصر المحيطة.

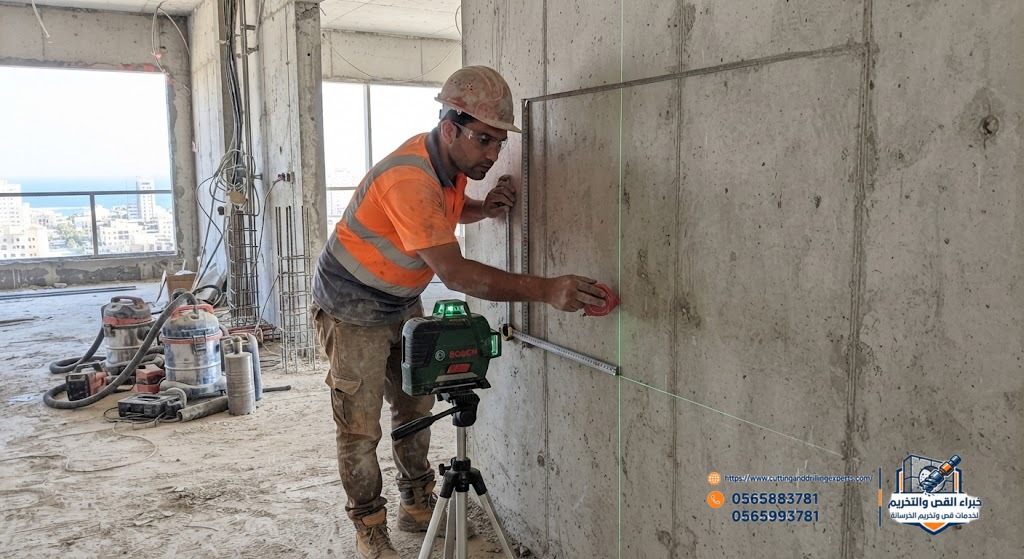

تحديد مركز الفتحة بدلا من تقدير حدودها فقط

في الفتحات الدائرية، يساعد تحديد المركز على تثبيت موضع جهاز الكور بدقة، لأن حركة المركز تؤثر مباشرة في موقع الفتحة النهائي. لذلك لا يكفي تقدير مكان الدائرة بالعين أو تحديد جزء منها فقط.

أما في الفتحات التي تعتمد على القص المستقيم، فيتم تحديد الحدود والأبعاد المرجعية بوضوح حتى يعرف فريق التنفيذ موضع القص المطلوب واتجاهه.

قياس القطر أو الطول والعرض المطلوب

يتم تثبيت مقاس الفتحة بناءً على نوع الخدمة والاستخدام النهائي، وليس على شكل الفتحة وحده. فالفتحة الدائرية المخصصة لمرور ماسورة تختلف عن فتحة مستطيلة مخصصة لدكت أو فتحة استخدام أكبر.

ولهذا يجب تحديد القطر في الفتحات الدائرية، بينما يتم تثبيت الطول والعرض في الفتحات التي تحتاج إلى قص مستقيم، مع مراعاة الفراغ المطلوب حول الخدمة وفق متطلبات المشروع.

تحديد المنسوب والبعد عن الحواف

تسجيل المنسوب والمسافات من الحواف والجدران والمحاور يساعد على إعادة التحقق من النقطة قبل بدء التنفيذ. كما يجعل مطابقة الموقع مع المخطط أكثر وضوحًا إذا احتاجت النقطة إلى مراجعة أو تعديل.

وفي المناطق التي تحتوي على أكثر من فتحة، تصبح القياسات المرجعية مهمة بشكل خاص حتى يتم الحفاظ على ترتيب الفتحات ومواقعها بالنسبة إلى بعضها.

كيف تتعامل مع الأسقف والجدران والأرضيات عند تحديد المكان؟

يختلف تحديد نقطة الفتحة بحسب العنصر الذي سيتم اختراقه، لأن الخدمة قد تأتي من أعلى أو أسفل أو من الجهة المقابلة للجدار. لذلك يجب النظر إلى المساحة المحيطة بالعنصر ومسار الخدمة بعد عبورها، بدل التعامل مع كل الأسطح بالطريقة نفسها.

نقطة الفتح في السقف الخرساني

في السقف الخرساني يجب معرفة ما يوجد في الجهة العلوية والسفلية من نقطة الاختراق، وربط موقع الفتحة بمسار الخدمة في الدورين. كما تتم مراجعة العناصر القريبة والفتحات الموجودة حولها قبل اعتماد المركز النهائي.

ويظهر ذلك بوضوح في الحالات التي تتطلب قص أسقف خرسانية بجدة، حيث يجب أن يكون موقع الفتحة أو القص متوافقًا مع الاستخدام المقصود وحالة البلاطة والمخطط المتاح.

تحديد فتحة داخل جدار خرساني

عند تحديد فتحة في جدار خرساني، لا تتم مراجعة الجهة الظاهرة فقط، بل يتم النظر إلى جهة الدخول والخروج وما يوجد على جانبي الجدار. فقد تكون نقطة مناسبة من جانب، لكنها لا تتوافق مع مسار الماسورة أو الكابل من الجانب الآخر.

كما يجب مراعاة التشطيبات الموجودة على جانبي الجدار عند تحديد العلامة، خصوصًا في المباني القائمة التي تكون فيها الطبقات النهائية قد تغير شكل نقطة القياس الظاهرة.

الفتحات في الأرضيات الخرسانية

عند تحديد فتحة في أرضية خرسانية، يجب معرفة ما يوجد أسفلها بالإضافة إلى الخدمات الموجودة في المستوى نفسه. فقد يكون أسفل الأرضية دورًا آخر أو مساحة خدمات أو سقفًا يحتاج إلى تنسيق قبل اعتماد نقطة الاختراق.

لذلك يتم ربط موقع الفتحة بمسار الخدمة في المستوى العلوي والسفلي، مع مراجعة القياسات والحالة الفعلية للأرضية قبل بدء التنفيذ.

علامات تدل على أن نقطة الفتحة تحتاج إعادة تحديد

هناك علامات بسيطة قد توضح أن نقطة الفتحة لم تصبح جاهزة للتنفيذ بعد، خصوصًا عندما تكون المعلومات المتوفرة مقتصرة على علامة على التشطيب أو قياس غير مكتمل. اكتشاف هذه الحالات قبل وصول معدات القص والتخريم يساعد على مراجعة الموقع بدل الاضطرار إلى تعديل النقطة أثناء التنفيذ.

عدم وجود قياس واضح لنقطة المركز

في الفتحات الدائرية، عدم وجود مركز محدد بدقة يجعل موقع الفتحة قابلًا للاختلاف عند بدء التخريم. لذلك يجب أن تكون نقطة المركز مرتبطة بقياسات مرجعية واضحة يمكن التحقق منها على الطبيعة.

أما في الفتحات المستقيمة، فيجب تحديد حدود الفتحة وأبعادها واتجاهها، حتى لا يعتمد التنفيذ على تقدير بصري للموقع.

اعتماد المكان بناء على التشطيب فقط

قد تبدو نقطة معينة مناسبة بسبب شكل البلاط أو الدهان أو الجبس، لكن التشطيب لا يوضح بالضرورة ما يوجد خلفه من خدمات أو تفاصيل داخل العنصر الخرساني. لذلك تحتاج النقطة إلى مراجعة تتجاوز شكل السطح قبل اعتمادها.

وكلما كان المبنى قائمًا ويحتوي على تشطيبات وخدمات منفذة سابقًا، أصبحت المعاينة الفعلية للموقع أكثر أهمية قبل تثبيت العلامة النهائية.

وجود أكثر من مسار خدمة حول النقطة

وجود مواسير أو كابلات أو دكتات متعددة بالقرب من نقطة الفتح يعني أن تحديد الموقع يحتاج إلى تنسيق بين المسارات. فقد تكون النقطة مناسبة لخدمة واحدة لكنها تتعارض مع خدمة أخرى تمر في المنطقة نفسها.

في هذه الحالة تتم مراجعة مواقع الفتحات ومسارات الخدمات معًا قبل بدء التخريم، خصوصًا عندما تكون عدة خدمات مرتبطة بنقطة واحدة أو بمنطقة تنفيذ محدودة.

قرب الموقع من عنصر خرساني حساس

إذا كانت نقطة الفتحة قريبة من كمرة أو حافة بلاطة أو عنصر خرساني رئيسي، فلا يتم اعتمادها اعتمادًا على المسافة البصرية فقط. يجب مراجعة موقعها بالنسبة إلى العنصر وحجم الفتحة وطبيعة الخرسانة قبل تحديد طريقة التنفيذ.

ماذا تفعل قبل تثبيت العلامة النهائية في موقع بجدة؟

قبل تحويل النقطة المقترحة إلى علامة تنفيذ نهائية، من المفيد جمع المعلومات الميدانية ومقارنتها بآخر بيانات المشروع. هذه الخطوة تجعل فريق التنفيذ يصل إلى الموقع وهو يعرف موضع الفتحة ومقاسها والغرض منها بدل إعادة تحديدها أثناء العمل.

تصوير المنطقة وتوثيق القياسات

يتم تصوير المنطقة المحيطة بالفتحة من أكثر من اتجاه، مع تسجيل الأبعاد والمناسيب والمسافات من الجدران أو المحاور أو الحواف المعروفة. وتساعد الصور والقياسات على مراجعة النقطة إذا ظهرت ملاحظة قبل التنفيذ.

مراجعة آخر نسخة من المخطط

يجب الاعتماد على آخر نسخة متاحة من المخطط، خصوصًا إذا حدثت تعديلات على مسارات التكييف أو السباكة أو الكهرباء. فالاعتماد على رسم قديم قد يؤدي إلى تثبيت نقطة لم تعد متوافقة مع المسار النهائي للخدمة.

مطابقة الموقع مع أعمال التكييف والسباكة والكهرباء

تتم مقارنة نقطة الفتح مع مسارات الخدمات المحيطة بها، والتأكد من أن موقعها يخدم الغرض النهائي ولا يتعارض مع فتحات أو تمديدات أخرى. وتزداد أهمية هذه الخطوة في المناطق التي تجمع أكثر من خدمة داخل مساحة محدودة.

وعندما تكون نقاط التنفيذ مرتبطة بعدة مسارات للسباكة والكهرباء، يمكن تنظيمها ضمن أعمال تخريم خرسانة للسباكة والكهرباء بجدة بحيث تتم مراجعة مواقع الاختراقات قبل بدء التنفيذ.

اعتماد النقطة قبل تجهيز معدات القص

بعد اكتمال القياسات ومراجعة المخطط والخدمات المحيطة، يتم اعتماد النقطة النهائية قبل تجهيز معدات القص أو التخريم. وإذا ظهرت أي ملاحظة جديدة أثناء المعاينة، يتم تعديل الموقع أولًا ثم تثبيت العلامة النهائية.

بهذه الطريقة تصبح نقطة التنفيذ مبنية على بيانات واضحة ومراجعة ميدانية، وليس على اختيار بصري سريع لمكان الفتحة.

عندما تكون نقطة الفتحة قريبة من عنصر إنشائي

ليست كل نقاط الفتح متساوية من ناحية التخطيط، خصوصًا عندما تكون قريبة من عناصر إنشائية أو عندما تتجمع عدة فتحات في مساحة محدودة. في هذه الحالات لا يكفي تحديد الموقع بناءً على مسار الخدمة فقط، بل يجب مراجعة علاقة الفتحة بالعنصر المحيط بها قبل اعتمادها للتنفيذ.

فتحات قريبة من الكمرات أو الأعمدة

عندما تكون نقطة الفتح قريبة من كمرة أو عمود، تتم مراجعة موقعها بالنسبة إلى العنصر الإنشائي وحجم الفتحة والغرض منها قبل اعتماد النقطة. فالموقع الذي يبدو مناسبًا لمسار الماسورة قد يحتاج إلى تعديل إذا كان قريبًا من عنصر رئيسي أو إذا كانت الفتحة ستؤثر في الجزء المحيط بها.

لذلك لا يتم التعامل مع قرب الفتحة من الكمرة أو العمود كمسألة قياس بسيطة، بل كحالة تحتاج إلى التحقق المناسب قبل بدء التخريم.

عدة فتحات متجاورة في بلاطة واحدة

عند وجود عدة فتحات في بلاطة واحدة، من الأفضل النظر إليها كمجموعة واحدة بدل اعتماد كل نقطة بصورة منفصلة. فالمسافة بين الفتحات واتجاهاتها وأحجامها قد تجعل توزيعها بحاجة إلى مراجعة موحدة.

يساعد وضع جميع الفتحات على مخطط واحد في اكتشاف التقارب أو التعارض قبل نقل العلامات إلى الخرسانة، خصوصًا عندما تخدم الفتحات أنظمة مختلفة مثل التكييف والسباكة والكهرباء.

فتحة كبيرة تغير توزيع الجزء المراد قصه

كلما زاد حجم الفتحة، أصبح تأثيرها على الجزء المراد قصه مختلفًا عن فتحة اختراق صغيرة مخصصة لخدمة محددة. فقد تكون الفتحة الكبيرة جزءًا من تعديل أوسع في جدار أو بلاطة، وليس مجرد مسار لماسة أو كابل.

ولهذا يجب تحديد أبعاد الفتحة والغرض منها وطبيعة العنصر قبل اعتماد طريقة القص، مع مراجعة المتطلبات الفنية المناسبة عندما يتجاوز العمل مجرد اختراق خدمي محدود.

الحالات التي تستدعي مراجعة مهندس إنشائي قبل اعتماد الموقع

تظهر الحاجة إلى المراجعة الإنشائية عندما تكون الفتحة مرتبطة بعنصر إنشائي مهم، أو عندما تكون كبيرة، أو عندما تتعدد الفتحات في منطقة واحدة، أو عندما تكون المعلومات المتاحة عن العنصر غير كافية لاتخاذ قرار آمن بشأن الموقع.

ويمكن الرجوع إلى متى تحتاج فتحة الخرسانة الى مراجعة مهندس انشائي؟ | جدة لفهم الحالات التي يكون فيها التحقق الإنشائي جزءًا من مرحلة اعتماد نقطة الفتح قبل التنفيذ.

أخطاء تحديد مكان الفتحة التي تسبب إعادة العمل

بعض عمليات إعادة العمل لا تبدأ من مرحلة القص نفسها، وإنما من اعتماد نقطة غير مكتملة البيانات أو تغييرها بعد تجهيز الموقع. لذلك يساعد ضبط مرحلة التخطيط على تقليل التعديلات التي تحدث بعد وصول فريق التنفيذ.

اختيار النقطة قبل معرفة المقاس النهائي للخدمة

تحديد مكان الفتحة قبل تثبيت مقاس الخدمة قد يؤدي إلى اختيار نقطة لا تناسب القطر أو الأبعاد المطلوبة لاحقًا. لذلك يجب معرفة المقاس والغرض من الفتحة قبل تثبيت مركزها أو حدودها النهائية.

نقل العلامة بعد تجهيز المعدات

عندما يتم تغيير العلامة بعد تجهيز معدات القص أو التخريم، قد يحتاج الفريق إلى إعادة ضبط موقع العمل والقياسات وربما إعادة تجهيز المنطقة. لذلك من الأفضل اعتماد النقطة بعد اكتمال المراجعة وقبل بدء تجهيز المعدات للتنفيذ.

تجاهل مسار الخدمة بعد عبور الخرسانة

قد تكون نقطة الاختراق مناسبة على سطح الجدار أو السقف، لكنها لا تخدم مسار الماسورة أو الكابل بعد عبوره للخرسانة. لذلك يجب النظر إلى الجزء الواقع قبل الفتحة وبعدها، وليس إلى نقطة الاختراق وحدها.

اعتماد قياس من جدار أو تشطيب غير ثابت

استخدام تشطيب غير منتظم أو نقطة مرجعية غير ثابتة قد يؤدي إلى نقل القياس بصورة غير دقيقة. ولهذا يفضل الاعتماد على مراجع واضحة يمكن إعادة القياس منها والتحقق من موقع الفتحة قبل التنفيذ.

تنفيذ عدة فتحات دون مخطط موحد للموقع

عند وجود فتحات متعددة، تحديد كل فتحة بشكل منفصل قد يؤدي إلى تقارب غير مقصود أو اختلاف في التوزيع. وجود قائمة أو مخطط موحد يوضح المواقع والمقاسات والاستخدامات يساعد على مراجعة المجموعة كاملة قبل بدء العمل.

ماذا يحدث إذا تغير التصميم بعد تحديد نقاط الفتح؟

قد تتغير مسارات الخدمات أو مواقع الأجهزة أو بعض تفاصيل المشروع بعد تحديد نقاط الفتح، خصوصًا في مشاريع الإنشاء والتجديد. لذلك يجب التعامل مع العلامات السابقة باعتبارها مرتبطة بآخر إصدار معتمد من بيانات المشروع، وليس باعتبارها نهائية في جميع الظروف.

تعديل موقع فتحة قبل بدء التخريم

إذا تغير مسار الخدمة قبل التنفيذ، يمكن إعادة مراجعة النقطة ونقلها إلى الموقع الجديد بعد التأكد من توافقها مع المخطط والعنصر الخرساني والخدمات المحيطة. وكلما تم اكتشاف التغيير مبكرًا، أصبح تعديل العلامة أسهل قبل تجهيز معدات التنفيذ.

إلغاء نقطة تم اعتمادها مسبقا

عند إلغاء فتحة كانت مدرجة ضمن المشروع، يجب تحديث قائمة الفتحات حتى لا يتم تنفيذ نقطة لم تعد مطلوبة. وهذا مهم خصوصًا عندما يعمل أكثر من فريق على الموقع نفسه ويعتمدون على علامات أو قوائم سابقة.

إضافة فتحات جديدة إلى نفس منطقة العمل

إذا تمت إضافة فتحات جديدة بعد تحديد المواقع الأصلية، تتم مراجعة المنطقة كاملة بدل إضافة النقطة الجديدة بصورة منفصلة. فقد يؤثر موقعها على توزيع الفتحات الموجودة أو على مسارات الخدمات المحيطة.

تحديث قائمة الفتحات قبل التنفيذ النهائي

قبل بدء التنفيذ النهائي، من المفيد مطابقة قائمة الفتحات مع آخر نسخة من المخطط، والتأكد من المقاسات والمواقع والمناسيب والغرض من كل فتحة. وبعد اعتماد القائمة المحدثة يمكن نقل النقاط النهائية إلى الخرسانة وتجهيز أعمال القص والتخريم وفق البيانات الأخيرة.

أسئلة العميل عند تحديد مكان فتحة الخرسانة بجدة

هذه المرحلة تسبق التخريم أو القص الفعلي، لذلك تكون أسئلة العميل مرتبطة بكيفية اعتماد الموقع ومطابقته مع ظروف المبنى ومسار الخدمة.

هل يمكن تحديد نقطة الكور من المخطط دون زيارة الموقع؟

يمكن أن يعطي المخطط نقطة مبدئية لمكان الفتحة، لكنه لا يوضح دائمًا جميع الظروف الموجودة على الطبيعة. فقد تختلف أبعاد التنفيذ، أو تظهر تمديدات قائمة، أو يكون هناك عنصر خرساني قريب من المكان المحدد.

لذلك يمكن استخدام المخطط كبداية لتحديد الموقع، ثم تتم مطابقة النقطة على الطبيعة قبل اعتمادها للتنفيذ. ويصبح ذلك أكثر أهمية في المباني القائمة أو المواقع التي تحتوي على عدة خدمات متداخلة.

ماذا لو كان مكان الفتحة صحيحا في المخطط لكنه غير مناسب ميدانيا؟

قد تكون النقطة مطابقة للمخطط، لكنها تحتاج إلى تعديل عند الوصول إلى الموقع بسبب وجود تمديد أو تسليح أو اختلاف في الأبعاد الفعلية. في هذه الحالة لا يكون الهدف تنفيذ النقطة لمجرد أنها موجودة في الرسم، بل مراجعة البديل المناسب قبل بدء التخريم.

تعديل المركز قبل تجهيز معدات التنفيذ يساعد على تقليل إعادة العمل، خصوصًا عندما تكون الفتحة مرتبطة بمسار ماسورة أو دكت أو خدمة تحتاج إلى نقطة مرور محددة.

هل يجب تحديد مسار الماسورة قبل تحديد مركز الفتحة؟

نعم، تحديد مسار الماسورة يعطي صورة أوضح عن المكان الذي يجب أن تمر منه الفتحة. فالمركز لا يتم اختياره بمعزل عن نقطة بداية الخدمة ونقطة وصولها واتجاه المرور بينهما.

ولهذا تتعامل خبراء القص والتخريم مع نقطة الكور باعتبارها جزءًا من مسار الخدمة، وليس مجرد دائرة يتم تحديدها على سطح الخرسانة.

كيف أحدد نقطة فتحة تخدم دورين متصلين؟

إذا كانت الماسورة أو الخدمة تنتقل بين دورين، فيجب النظر إلى مسارها الرأسي ومكان اختراق البلاطة في كل مستوى. وقد تحتاج النقاط إلى تنسيق بين مخططات الدورين بدل تحديد كل فتحة بشكل منفصل.

كما يجب مراجعة موقع الفتحة بالنسبة إلى الكمرات والعناصر الخرسانية والخدمات الموجودة في كل دور قبل تثبيت المركز النهائي.

ماذا أفعل إذا كانت عدة خدمات تحتاج المرور من نفس المنطقة؟

عند تجمع فتحات التكييف والسباكة والكهرباء أو غيرها في منطقة واحدة، من الأفضل إعداد تصور موحد لمواقعها قبل التنفيذ. ترتيب الفتحات بشكل عشوائي قد يؤدي إلى تقارب غير مناسب أو الحاجة إلى إعادة تحديد بعض النقاط.

تجميع نقاط الخدمات على مخطط واحد يساعد على معرفة المسافات بينها وتحديد أولويات التنفيذ، مع مراجعة كل نقطة حسب طبيعة العنصر الخرساني الموجود في الموقع.

من يعتمد موقع الفتحة عندما يتعارض المخطط المعماري مع الوضع الإنشائي؟

عند ظهور تعارض بين الموقع المعماري المقترح والظروف الإنشائية الفعلية، لا يتم اعتماد نقطة التنفيذ بناءً على المخطط المعماري وحده. يتم إيقاف اعتماد الموقع إلى أن تتم مراجعة التعارض من الجهة الفنية المختصة بالمشروع.

ويكون دور فريق القص والتخريم في هذه المرحلة تنفيذ النقطة المعتمدة بعد تحديد موقعها ومقاسها، وليس اتخاذ قرار إنشائي بديل من تلقاء نفسه.

تجهيز موقع العمل بعد اعتماد نقطة الفتح في جدة

بعد الانتهاء من تحديد المركز أو حدود القص، تنتقل الأعمال إلى تجهيز الموقع لاستقبال معدات التنفيذ. ويهدف هذا التجهيز إلى جعل النقطة واضحة للفريق وتقليل العوائق أثناء العمل.

تعليم المركز أو حدود القص بوضوح

يجب أن تكون علامة الفتحة واضحة على سطح الخرسانة، سواء كانت فتحة دائرية للكور أو حدودًا محددة لأعمال القص. ويفضل تثبيت القياسات المرتبطة بالمركز أو الأبعاد المطلوبة حتى لا يعتمد التنفيذ على التقدير البصري.

وفي الفتحات المرتبطة بمسار خدمة، يجب أن تكون العلامة متوافقة مع آخر نقطة تم اعتمادها بعد مراجعة المخطط والموقع.

إخلاء المنطقة المحيطة بنقطة التنفيذ

إبعاد الأثاث والمعدات والمواد الموجودة حول نقطة العمل يوفر مساحة مناسبة لتركيب المعدات والحركة أثناء التنفيذ. وتزداد أهمية ذلك في المطابخ والممرات والمواقع المستخدمة بشكل مستمر داخل المبنى.

كما يجب إبعاد المواد التي قد تتأثر بمياه التخريم أو مخلفات القص، مع تحديد المساحة التي يحتاجها الفريق حول نقطة التنفيذ.

تجهيز مسار المياه والمخلفات عند الحاجة

عند استخدام التخريم الماسي الرطب، يجب تجهيز طريقة مناسبة للتعامل مع المياه الناتجة أثناء العمل، خصوصًا في الأماكن الداخلية أو المباني التي تحتوي على تشطيبات قائمة.

ويتم تحديد طريقة جمع المياه والمخلفات وفق طبيعة الموقع، بحيث لا تمتد إلى مناطق أخرى أو تؤثر على الأرضيات والتشطيبات المحيطة.

تنسيق وقت التنفيذ مع فرق التكييف والسباكة والكهرباء

إذا كانت الفتحة جزءًا من مشروع تتواجد فيه فرق متعددة، فمن الأفضل تنسيق موعد التنفيذ مع فرق التكييف والسباكة والكهرباء قبل بدء العمل. ذلك يساعد على التأكد من أن نقطة الفتح ما زالت معتمدة وأن مسار الخدمة لم يتغير.

كما يمكن ترتيب التنفيذ بحسب مراحل المشروع، خصوصًا عندما تكون هناك عدة فتحات تحتاج إلى تجهيزها قبل تركيب المواسير أو الدكت أو إغلاق الأسقف والجدران.

طلب معاينة لتحديد مواقع فتحات الخرسانة

إذا كانت لديك نقاط مقترحة على المخطط ولكن لم يتم اعتمادها على الطبيعة، يمكن البدء بمعاينة الموقع لمراجعة أماكن الفتحات قبل تجهيز معدات القص أو التخريم.

البيانات التي يرسلها العميل قبل المعاينة

يفضل إرسال المعلومات الأساسية التي تساعد على فهم المطلوب، مثل المخطط المتوفر، صور الموقع، نوع الخدمة التي ستمر من الفتحة، المقاس المطلوب، وعدد الفتحات المتوقع تنفيذها.

كلما كانت بيانات الخدمة أوضح، أصبح من الأسهل مراجعة النقاط المقترحة وربطها بمسار الماسورة أو الدكت أو التمديد المطلوب.

مراجعة النقاط المقترحة على الطبيعة

تتم مقارنة النقاط الموجودة في المخطط مع الواقع، مع مراجعة القياسات والأبعاد والعناصر القريبة من كل موقع. وإذا ظهرت ظروف مختلفة عن المخطط، تتم مناقشة النقطة البديلة قبل اعتمادها للتنفيذ.

هذه الخطوة مهمة خصوصًا في المباني القائمة، حيث قد توجد تشطيبات أو تمديدات أو تغييرات سابقة لم تظهر في المخططات المتوفرة.

اعتماد نقاط الفتح وبدء أعمال القص أو التخريم

بعد تثبيت الموقع والمقاس ومسار الخدمة حسب ظروف المشروع، تصبح نقاط الفتح جاهزة للتنفيذ وفق ما تم اعتماده. ويتم اختيار أسلوب القص أو التخريم بحسب شكل الفتحة وطبيعة العنصر الخرساني وموقع العمل.

للمعاينة وتنسيق تنفيذ فتحات الخرسانة في جدة يمكن التواصل مع خبراء القص والتخريم على الرقم:

0565883781
